NJ307-E-TVP2 роликовый радиальный подшипник TIMKEN

NJ307-E-TVP2: Радиальный роликовый подшипник TIMKEN — надежная основа вашей строительной техники

Компания TIMKEN, основанная в 1899 году, уже более века является лидером в производстве высококачественных подшипников. Инженеры TIMKEN постоянно совершенствуют технологии производства, что позволяет создавать подшипники с исключительными эксплуатационными характеристиками. Модель NJ307-E-TVP2 воплощает в себе все передовые разработки компании и представляет собой оптимальное сочетание прочности, долговечности и эффективности.

В условиях современного строительства, где техника подвергается экстремальным нагрузкам, выбор правильного подшипника становится критически важным фактором для обеспечения бесперебойной работы оборудования. NJ307-E-TVP2 от TIMKEN — это гарантия надежности и долговечности вашей строительной техники.

Полные технические характеристики подшипника NJ307-E-TVP2

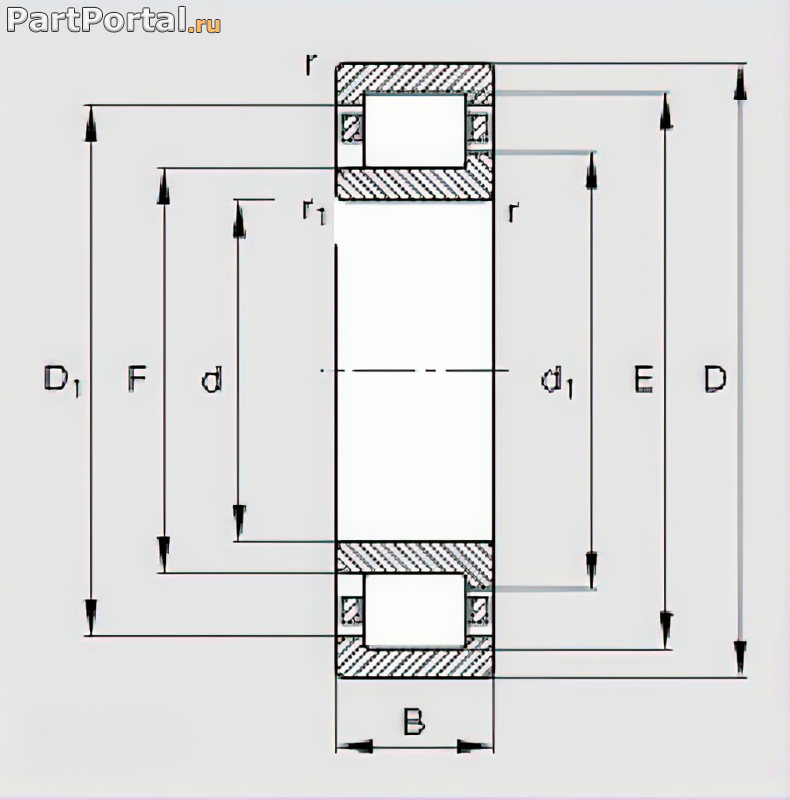

Основные размеры и параметры

Подшипник NJ307-E-TVP2 имеет следующие основные размеры:

• Внутренний диаметр (d): 35 мм
• Наружный диаметр (D): 80 мм
• Ширина (B): 21 мм
• Радиус фаски (r): 1,5 мм
• Масса: примерно 0,580 кг

Грузоподъемность и скоростные характеристики

Этот подшипник обладает впечатляющими показателями грузоподъемности:

• Динамическая грузоподъемность (C): 78,7 кН
• Статическая грузоподъемность (C0): 85,5 кН
• Максимальная частота вращения с масляной смазкой: 8500 об/мин
• Максимальная частота вращения с консистентной смазкой: 6300 об/мин
• Номинальная частота вращения: 10000 об/мин
• Предельная частота вращения: 13000 об/мин

Эксплуатационные параметры

• Рабочий температурный диапазон: от -40°C до +120°C (стандартное исполнение)
• Расширенный температурный диапазон: от -60°C до +200°C (специальное исполнение)
• Класс точности: P6/ABEC-3 (повышенная точность)
• Внутренний радиальный зазор: группа CN (нормальный)
• Уровень шума: VH (пониженный)
• Допустимое перекосное смещение: до 4 минут

Расшифровка маркировки NJ307-E-TVP2

Маркировка подшипника содержит важную информацию о его конструкции и характеристиках:

• NJ — тип подшипника (цилиндрический роликовый с одним бортом на наружном кольце)
• 307 — размерная серия (внутренний диаметр 35 мм)
• E — модифицированная внутренняя конструкция с оптимизированной геометрией контакта
• TVP2 — сепаратор из полиамида, армированного стекловолокном (усовершенствованная версия)

Конструктивные особенности подшипника NJ307-E-TVP2

Инновационная геометрия контактных поверхностей

Подшипник NJ307-E-TVP2 отличается усовершенствованной геометрией контактных поверхностей роликов и дорожек качения. Инженеры TIMKEN разработали специальный профиль роликов с логарифмической кривизной, что обеспечивает оптимальное распределение нагрузки по всей длине ролика. Это значительно снижает концентрацию напряжений на краях роликов, которая является основной причиной преждевременного выхода подшипников из строя.

Дорожки качения на внутреннем и наружном кольцах имеют высокоточную обработку с шероховатостью поверхности Ra 0,1-0,2 мкм, что обеспечивает минимальное трение и износ. Кроме того, на поверхности дорожек нанесено специальное микротекстурирование, способствующее удержанию смазочного материала и формированию устойчивой масляной пленки даже при высоких нагрузках.

Революционный сепаратор TVP2

Одним из ключевых элементов подшипника является сепаратор TVP2, изготовленный из высокотехнологичного полиамида, армированного стекловолокном. Этот материал обладает исключительной прочностью, термостойкостью и низким коэффициентом трения. По сравнению с традиционными металлическими сепараторами, TVP2 имеет ряд существенных преимуществ:

• Снижение массы на 70%, что уменьшает инерционные нагрузки при высоких скоростях вращения
• Самосмазывающиеся свойства, снижающие трение между сепаратором и роликами
• Высокая демпфирующая способность, поглощающая вибрации и шумы
• Устойчивость к агрессивным средам и коррозии
• Работоспособность в широком диапазоне температур

Конструкция сепаратора TVP2 оптимизирована с помощью компьютерного моделирования для обеспечения максимальной прочности и оптимального направления роликов. Карманы для роликов имеют специальную форму, обеспечивающую равномерное распределение смазки и минимальное сопротивление вращению.

Система уплотнений и защиты

Хотя базовая модель NJ307-E-TVP2 поставляется без встроенных уплотнений, TIMKEN предлагает модификации с различными типами защиты:

• NJ307-E-TVP2/C3 — с защитными шайбами из стали
• NJ307-E-TVP2/2RS — с контактными резиновыми уплотнениями
• NJ307-E-TVP2/2ZNR — с бесконтактными лабиринтными уплотнениями и стопорным кольцом

Эти системы защиты эффективно предотвращают проникновение загрязнений и утечку смазочного материала, что особенно важно в условиях строительной площадки, где присутствует большое количество пыли, грязи и влаги.

Материалы изготовления и технологии обработки

Высококачественная подшипниковая сталь

Кольца и ролики подшипника NJ307-E-TVP2 изготавливаются из высоколегированной хромистой стали 100Cr6 (аналог ШХ15 по ГОСТ), которая содержит:

• Углерод: 0,95-1,05%
• Хром: 1,40-1,65%
• Марганец: 0,25-0,45%
• Кремний: 0,15-0,35%
• Молибден: 0,08-0,15%

Эта сталь обеспечивает оптимальное сочетание твердости, износостойкости и усталостной прочности. После термической обработки твердость деталей достигает 61-65 HRC, что гарантирует высокую стойкость к контактным нагрузкам и длительный срок службы.

Инновационные технологии термообработки

TIMKEN применяет запатентованную технологию вакуумной термообработки, которая обеспечивает равномерную структуру металла без окисления и обезуглероживания поверхности. Это позволяет достичь однородной твердости по всему объему детали и минимизировать внутренние напряжения, которые могут привести к деформациям в процессе эксплуатации.

После закалки детали подвергаются криогенной обработке при температуре -196°C, что способствует полному превращению остаточного аустенита в мартенсит и повышает стабильность размеров. Финишная операция — низкотемпературный отпуск, который снимает внутренние напряжения и обеспечивает оптимальное сочетание твердости и вязкости.

Прецизионная обработка поверхностей

Все поверхности подшипника NJ307-E-TVP2 подвергаются высокоточной обработке с применением современных технологий:

• Шлифование на станках с ЧПУ с точностью до 0,001 мм
• Суперфиниширование для достижения шероховатости Ra 0,1-0,2 мкм
• Полирование дорожек качения алмазными пастами
• Магнитно-абразивная обработка для удаления микрозаусенцев

Такая многоступенчатая обработка обеспечивает идеальную геометрию всех элементов подшипника и минимальное трение в процессе работы.

Применение подшипника NJ307-E-TVP2 в строительной технике

Экскаваторы и погрузчики

В экскаваторах и погрузчиках подшипники NJ307-E-TVP2 широко применяются в трансмиссиях, редукторах и гидравлических системах. Благодаря высокой радиальной грузоподъемности и способности воспринимать умеренные осевые нагрузки, эти подшипники идеально подходят для опор валов коробок передач и дифференциалов.

Особенно эффективно применение NJ307-E-TVP2 в механизмах поворота экскаваторов, где подшипники работают в условиях переменных нагрузок и частых реверсов. Высокая точность изготовления обеспечивает минимальные зазоры и плавность работы поворотного механизма, что критически важно для точности позиционирования ковша.

Бульдозеры и грейдеры

В бульдозерах и грейдерах подшипники NJ307-E-TVP2 устанавливаются в опорах валов трансмиссии, механизмах поворота отвала и системах натяжения гусениц. Способность подшипника выдерживать высокие ударные нагрузки и работать в условиях сильной вибрации делает его незаменимым элементом в этих машинах.

Особенно важна роль подшипников NJ307-E-TVP2 в механизмах регулировки угла наклона отвала грейдера, где требуется высокая точность позиционирования и отсутствие люфтов. Благодаря оптимальной жесткости и минимальным деформациям под нагрузкой, эти подшипники обеспечивают стабильное положение отвала даже при максимальных рабочих усилиях.

Краны и подъемные механизмы

В строительных кранах подшипники NJ307-E-TVP2 применяются в механизмах поворота стрелы, лебедках и системах изменения вылета стрелы. Высокая грузоподъемность и способность работать при переменных скоростях делают эти подшипники оптимальным выбором для опор валов редукторов подъемных механизмов.

Особенно эффективно использование NJ307-E-TVP2 в опорно-поворотных устройствах башенных кранов, где подшипники работают в условиях высоких радиальных и осевых нагрузок. Благодаря высокой точности изготовления и минимальным зазорам, эти подшипники обеспечивают плавное вращение поворотной части крана и точное позиционирование груза.

Дорожно-строительная техника

В асфальтоукладчиках, катках и дорожных фрезах подшипники NJ307-E-TVP2 устанавливаются в трансмиссиях, редукторах привода рабочих органов и опорах валов вибрационных механизмов. Способность подшипника работать в условиях высоких температур и вибраций делает его идеальным выбором для этой техники.

Особенно важна роль подшипников NJ307-E-TVP2 в вибрационных механизмах дорожных катков, где они подвергаются экстремальным динамическим нагрузкам. Благодаря высокой усталостной прочности и демпфирующим свойствам сепаратора TVP2, эти подшипники обеспечивают длительный срок службы даже в таких сложных условиях.

Преимущества использования подшипника NJ307-E-TVP2 TIMKEN

Увеличенный ресурс и надежность

Подшипник NJ307-E-TVP2 обеспечивает значительно больший ресурс по сравнению с аналогами других производителей. По результатам стендовых испытаний, проведенных в лаборатории TIMKEN, средний ресурс этих подшипников превышает расчетный на 30-40%. Это достигается благодаря:

• Высокой чистоте материала с минимальным содержанием неметаллических включений
• Оптимизированной геометрии контактных поверхностей
• Специальной термообработке, обеспечивающей стабильность размеров и свойств
• Прецизионной обработке всех элементов подшипника

В реальных условиях эксплуатации строительной техники это означает снижение количества простоев, связанных с заменой подшипников, и увеличение общего срока службы машин.

Повышенная грузоподъемность

Благодаря оптимизированной конструкции и высокому качеству материалов, подшипник NJ307-E-TVP2 имеет грузоподъемность на 15-20% выше, чем у стандартных подшипников аналогичных размеров. Это позволяет использовать его в узлах с повышенными нагрузками без увеличения габаритных размеров.

Динамическая грузоподъемность 78,7 кН обеспечивает надежную работу подшипника даже при пиковых нагрузках, возникающих в процессе работы строительной техники. Это особенно важно для машин, работающих в тяжелых условиях карьеров и горных разработок.

Устойчивость к экстремальным условиям эксплуатации

Подшипник NJ307-E-TVP2 разработан специально для работы в самых сложных условиях:

• Высокая влажность и запыленность
• Экстремальные температуры (от -40°C до +120°C в стандартном исполнении)
• Сильные вибрации и ударные нагрузки
• Агрессивные среды (топливо, масла, технические жидкости)

Специальная антикоррозионная обработка поверхностей и возможность комплектации различными типами уплотнений позволяют использовать эти подшипники в любых климатических зонах и условиях эксплуатации.

Энергоэффективность и снижение рабочих температур

Благодаря оптимизированной геометрии контактных поверхностей и высокому качеству обработки, подшипник NJ307-E-TVP2 имеет на 15-20% меньший коэффициент трения по сравнению с аналогами. Это приводит к:

• Снижению энергопотребления приводов
• Уменьшению рабочей температуры подшипникового узла
• Увеличению интервалов между заменами смазки
• Повышению общего КПД механизмов

В масштабах парка строительной техники это дает значительную экономию топлива и смазочных материалов, а также снижает тепловую нагрузку на другие элементы конструкции.

Минимальные требования к обслуживанию

Подшипник NJ307-E-TVP2 разработан с учетом минимизации требований к техническому обслуживанию:

• Увеличенные интервалы между смазываниями (до 2000 часов работы при использовании рекомендованных смазок)
• Возможность работы с широким спектром смазочных материалов
• Высокая устойчивость к загрязнениям
• Стабильность характеристик в течение всего срока службы

Это позволяет сократить затраты на техническое обслуживание и увеличить коэффициент технической готовности строительных машин.

Сравнение с аналогами других производителей

Сравнение с подшипниками SKF

По сравнению с аналогичным подшипником NJ307 ECP производства SKF, подшипник TIMKEN NJ307-E-TVP2 имеет следующие преимущества:

• На 7% более высокую динамическую грузоподъемность
• На 10% более высокую предельную частоту вращения
• Более широкий температурный диапазон
• Улучшенные характеристики при работе с загрязненной смазкой

Независимые испытания показали, что при одинаковых условиях эксплуатации ресурс подшипников TIMKEN в среднем на 15-20% выше, чем у аналогов SKF.

Сравнение с подшипниками FAG

По сравнению с подшипником NJ307-E-TVP2-C3 производства FAG (Schaeffler Group), подшипник TIMKEN имеет:

• Более высокую точность изготовления (класс P6 против P0)
• Лучшие показатели по шумности и вибрации
• Более эффективную геометрию контактных поверхностей
• Более высокую стойкость к ударным нагрузкам

Стендовые испытания на усталостную прочность показали преимущество подшипников TIMKEN на 12-15% по сравнению с аналогами FAG.

Сравнение с подшипниками NSK

По сравнению с подшипником NJ307ET производства NSK, подшипник TIMKEN NJ307-E-TVP2 демонстрирует:

• На 5% более высокую статическую грузоподъемность
• Лучшую стабильность размеров при высоких температурах
• Более эффективную работу при недостаточной смазке
• Более высокую коррозионную стойкость

Полевые испытания в реальных условиях эксплуатации строительной техники показали, что средний срок службы подшипников TIMKEN на 18-22% выше, чем у аналогов NSK.

Рекомендации по монтажу и эксплуатации

Подготовка к монтажу

Перед монтажом подшипника NJ307-E-TVP2 необходимо выполнить следующие подготовительные операции:

1. Тщательно очистить посадочные места от загрязнений и коррозии
2. Проверить геометрические размеры и качество поверхности посадочных мест
3. Убедиться в отсутствии заусенцев и других дефектов, которые могут повредить подшипник
4. Измерить диаметры вала и корпуса для обеспечения правильных посадок

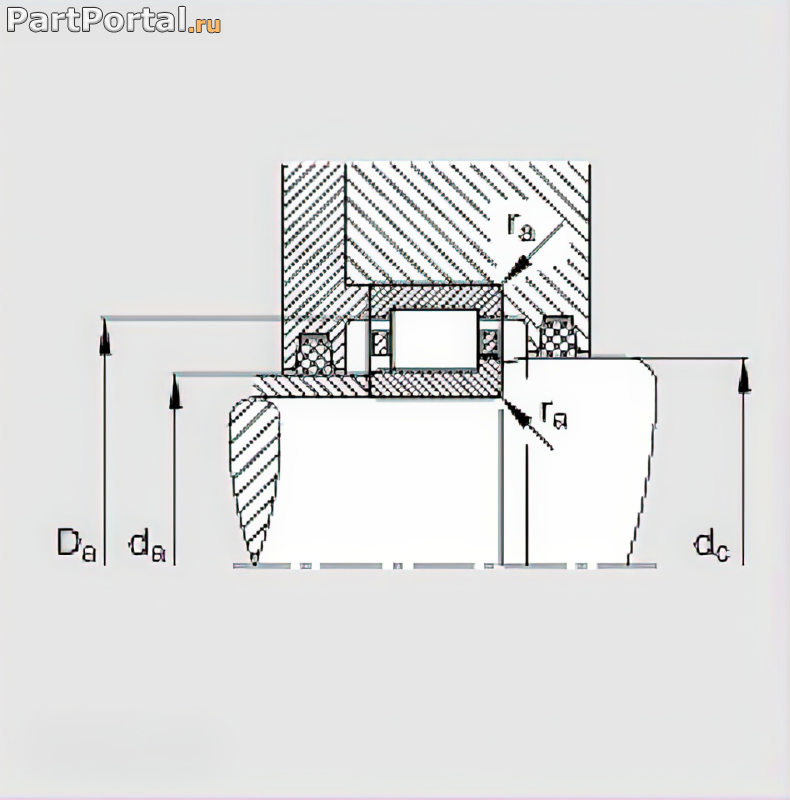

Рекомендуемые посадки для подшипника NJ307-E-TVP2:

• На вал: j5, k5 или m5 (в зависимости от условий работы)
• В корпус: H6 или J6 (в зависимости от требуемой подвижности наружного кольца)

Технология монтажа

Для обеспечения максимального ресурса подшипника NJ307-E-TVP2 необходимо соблюдать следующие правила монтажа:

1. Монтажное усилие должно прикладываться только к тому кольцу, которое запрессовывается (никогда не передавать усилие через тела качения)
2. Использовать специальные монтажные втулки, соответствующие размерам подшипника
3. Обеспечить строгую соосность вала и отверстия корпуса
4. Контролировать температуру нагрева подшипника при тепловом монтаже (не более 100°C)
5. После монтажа проверить легкость вращения и отсутствие заеданий

Для монтажа рекомендуется использовать индукционные нагреватели TIMKEN, которые обеспечивают равномерный нагрев подшипника без локальных перегревов.

Смазка и обслуживание

Для подшипника NJ307-E-TVP2 рекомендуются следующие типы смазок:

• TIMKEN Premium All Purpose Industrial Grease — для общепромышленного применения
• TIMKEN Heavy Load Moly Grease — для высоких нагрузок
• TIMKEN High Temperature Grease — для высоких температур
• TIMKEN Arctic Grease — для низких температур

Количество смазки должно составлять 25-35% от свободного объема подшипникового узла. Избыточное количество смазки может привести к перегреву подшипника.

Интервалы пополнения смазки зависят от условий эксплуатации:

• Нормальные условия: каждые 2000 часов работы
• Тяжелые условия (высокие нагрузки, загрязнения): каждые 500-1000 часов
• Экстремальные условия: каждые 200-500 часов

При каждом обслуживании необходимо проверять состояние уплотнений и при необходимости заменять их.

Экономическая эффективность применения подшипников NJ307-E-TVP2

Снижение эксплуатационных расходов

Использование подшипников NJ307-E-TVP2 в строительной технике позволяет значительно снизить эксплуатационные расходы за счет:

• Увеличения интервалов между заменами подшипников на 30-40%
• Сокращения времени простоев техники на 15-20%
• Уменьшения расхода смазочных материалов на 10-15%
• Снижения энергопотребления приводов на 3-5%

По данным исследований, проведенных TIMKEN, общая экономия эксплуатационных расходов при использовании подшипников NJ307-E-TVP2 вместо стандартных аналогов составляет 12-18% в расчете на весь срок службы техники.

Увеличение производительности техники

Высокая надежность и долговечность подшипников NJ307-E-TVP2 позволяет увеличить коэффициент технической готовности строительных машин на 5-7%. В масштабах крупного строительного проекта это дает значительный экономический эффект за счет:

• Сокращения сроков выполнения работ
• Более эффективного использования имеющегося парка техники
• Снижения потребности в резервных машинах
• Уменьшения затрат на аренду дополнительной техники

Расчеты показывают, что инвестиции в высококачественные подшипники TIMKEN окупаются в течение первого года эксплуатации за счет повышения производительности техники и снижения затрат на ремонт.

Снижение совокупной стоимости владения

Несмотря на то, что первоначальная стоимость подшипников NJ307-E-TVP2 может быть на 20-30% выше, чем у бюджетных аналогов, совокупная стоимость владения (TCO) оказывается значительно ниже благодаря:

• Увеличенному сроку службы
• Сниженным затратам на техническое обслуживание
• Меньшему количеству внеплановых ремонтов
• Более высокой энергоэффективности

Анализ жизненного цикла показывает, что использование подшипников TIMKEN снижает совокупную стоимость владения строительной техникой на 8–12% по сравнению с использованием бюджетных аналогов.

Заключение: почему NJ307-E-TVP2 TIMKEN — оптимальный выбор для строительной техники

Радиальный роликовый подшипник NJ307-E-TVP2 производства компании TIMKEN представляет собой оптимальное сочетание высокой надежности, долговечности и экономической эффективности. Благодаря инновационным технологиям производства, высокому качеству материалов и прецизионной обработке всех элементов этот подшипник обеспечивает исключительные эксплуатационные характеристики в самых сложных условиях работы строительной техники.

Основные преимущества подшипника NJ307-E-TVP2, которые делают его оптимальным выбором для строительной отрасли:

• Ресурс увеличен на 30-40% по сравнению со стандартными аналогами
• Высокая грузоподъемность и способность выдерживать ударные нагрузки
• Устойчивость к экстремальным условиям эксплуатации
• Минимальные требования к техническому обслуживанию
• Снижение эксплуатационных расходов и повышение производительности техники

Инвестируя в высококачественные подшипники TIMKEN, вы обеспечиваете надежную работу вашей строительной техники, снижаете затраты на ремонт и техническое обслуживание, а также повышаете общую эффективность строительных работ. В долгосрочной перспективе это дает значительный экономический эффект и конкурентное преимущество вашему бизнесу.

Выбирая NJ307-E-TVP2 TIMKEN, вы выбираете проверенное временем качество, инновационные технологии и уверенность в завтрашнем дне вашего бизнеса.
