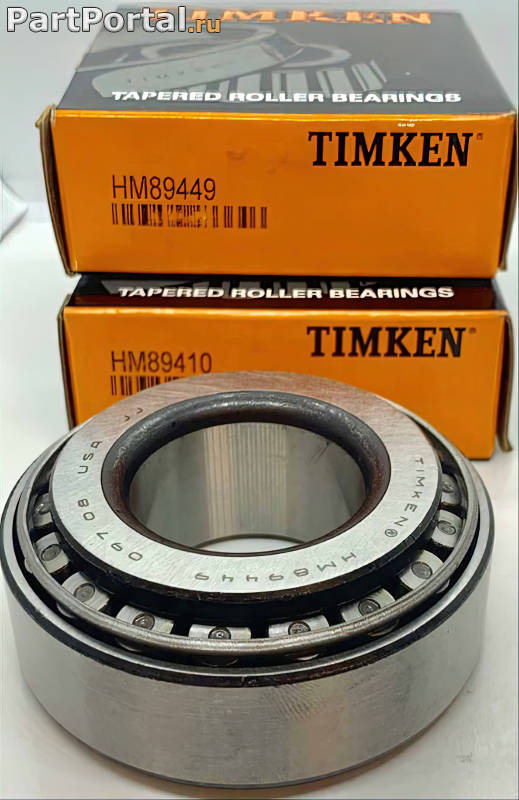

HM89410/HM89449 Подшипник роликовый Timken

HM89410/HM89449 Подшипник роликовый радиально-упорный Timken: профессиональное решение для строительной техники

Компания Timken, основанная в 1899 году, является признанным мировым лидером в производстве подшипников качения. За более чем столетнюю историю компания накопила огромный опыт в разработке и производстве подшипников для самых требовательных применений. Подшипник HM89410/HM89449 воплощает в себе все достижения инженерной мысли и передовых технологий производства.

Техническая спецификация и размеры подшипника HM89410/HM89449

Основные геометрические параметры

Подшипник HM89410/HM89449 имеет следующие ключевые размеры:

• Внутренний диаметр (d): 57,150 мм
• Наружный диаметр (D): 112,712 мм
• Ширина подшипника (T): 30,162 мм
• Ширина внутреннего кольца (B): 22,225 мм
• Ширина наружного кольца (C): 23,812 мм

Эти размеры соответствуют дюймовой системе измерений, что типично для американских стандартов Timken. Точность изготовления составляет класс Normal (стандартный), что обеспечивает оптимальное соотношение цены и качества для большинства применений в строительной технике.

Конструктивные особенности

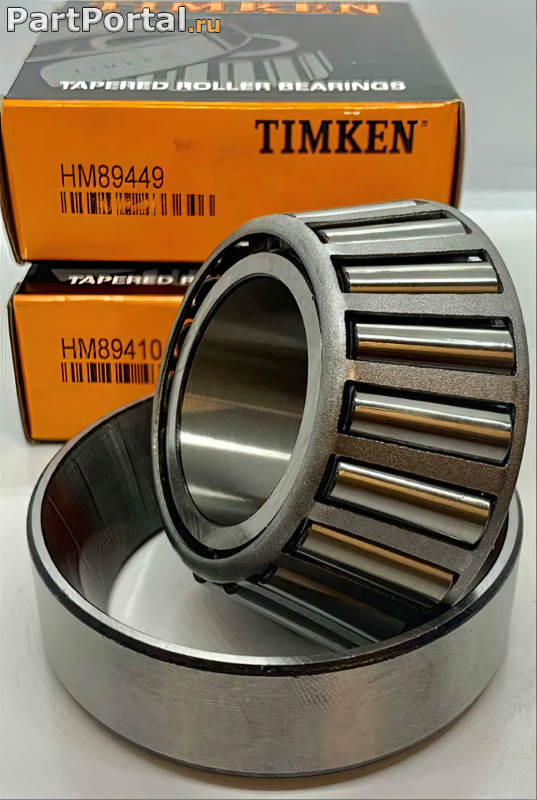

Подшипник выполнен в виде однорядного конического роликоподшипника с разъемными кольцами. Внутреннее кольцо (конус) HM89410 и наружное кольцо (чашка) HM89449 поставляются отдельно, что позволяет оптимизировать процесс монтажа и обслуживания. Конические ролики расположены между кольцами под определенным углом, что обеспечивает восприятие как радиальных, так и осевых нагрузок.

Сепаратор изготовлен из высокопрочной стали и имеет штампованную конструкцию. Он обеспечивает равномерное распределение роликов по окружности и предотвращает их соприкосновение друг с другом во время работы. Специальная геометрия сепаратора минимизирует трение и износ, что способствует увеличению срока службы подшипника.

Материалы и технология производства

Высококачественная сталь для экстремальных нагрузок

Кольца и ролики подшипника HM89410/HM89449 изготавливаются из специальной подшипниковой стали марки 52100 (аналог российской ШХ15). Эта сталь содержит оптимальное количество углерода (около 1%) и хрома (1,5%), что обеспечивает высокую твердость после термообработки (58-65 HRC) и отличную износостойкость.

Термическая обработка проводится по специальной технологии Timken, включающей закалку и отпуск при строго контролируемых температурах. Это позволяет достичь оптимальной структуры металла с равномерным распределением карбидов, что критически важно для работы в условиях высоких контактных напряжений.

Прецизионная обработка поверхностей

Все рабочие поверхности подшипника подвергаются финишной обработке на высокоточном оборудовании. Шероховатость дорожек качения не превышает Ra 0,1 мкм, что обеспечивает минимальное трение и максимальный срок службы. Специальная технология суперфиниширования создает на поверхности микрорельеф, способствующий удержанию смазки и снижению износа.

Геометрическая точность изготовления соответствует международным стандартам ISO и ABMA. Отклонения размеров не превышают нескольких микрометров, что гарантирует правильную работу подшипника в узле и исключает преждевременный выход из строя.

Эксплуатационные характеристики и нагрузочная способность

Динамическая и статическая грузоподъемность

Подшипник HM89410/HM89449 обладает впечатляющими нагрузочными характеристиками:

• Динамическая грузоподъемность (C): 83 600 Н
• Статическая грузоподъемность (C0): 73 500 Н
• Предельная частота вращения: 4 000 об/мин (при смазке маслом)
• Предельная частота вращения: 2 700 об/мин (при смазке пластичной смазкой)

Эти показатели позволяют использовать подшипник в узлах с высокими нагрузками, характерными для строительной техники. Динамическая грузоподъемность определяет способность подшипника работать при вращении под нагрузкой, а статическая - выдерживать нагрузки в неподвижном состоянии без остаточных деформаций.

Расчетный срок службы

При правильном монтаже, смазке и эксплуатации подшипник HM89410/HM89449 обеспечивает расчетный срок службы L10 не менее 5000-8000 часов работы в типичных условиях строительной техники. Фактический срок службы может значительно превышать расчетный при соблюдении всех требований по обслуживанию и эксплуатации.

Высокая надежность достигается благодаря оптимальному профилю дорожек качения, который обеспечивает равномерное распределение нагрузки по всей длине роликов. Специальная геометрия контакта минимизирует концентрацию напряжений и предотвращает преждевременное усталостное разрушение материала.

Применение в строительной технике

Экскаваторы и погрузчики

Подшипник HM89410/HM89449 широко применяется в ходовой части гусеничных экскаваторов, где он устанавливается в узлах ведущих и направляющих колес. Высокая радиально-осевая нагрузочная способность позволяет выдерживать значительные усилия, возникающие при движении тяжелой машины по неровной местности.

В колесных погрузчиках подшипник используется в ступицах передних и задних колес, а также в узлах рабочего оборудования. Способность воспринимать комбинированные нагрузки делает его идеальным решением для этих применений, где действуют как радиальные силы от веса машины, так и осевые от боковых нагрузок при маневрировании.

Бульдозеры и грейдеры

В тяжелых бульдозерах подшипник HM89410/HM89449 устанавливается в ходовой части, включая узлы натяжных и поддерживающих катков. Постоянные ударные нагрузки и вибрации, характерные для работы бульдозера, требуют исключительной прочности и надежности подшипника.

Автогрейдеры используют этот подшипник в узлах передних колес и механизмах поворота отвала. Точность позиционирования рабочего органа критически важна для качества планировочных работ, поэтому низкий уровень люфтов и высокая жесткость подшипника являются ключевыми преимуществами.

Дорожно-строительная техника

Асфальтоукладчики, катки и другая дорожно-строительная техника активно использует подшипники HM89410/HM89449 в различных узлах. Высокие температуры от горячего асфальта, пыль и агрессивные условия эксплуатации требуют особой надежности всех компонентов, включая подшипники.

Преимущества подшипника HM89410/HM89449 Timken

Исключительная долговечность

Главным преимуществом подшипника является его выдающаяся долговечность в тяжелых условиях эксплуатации. Специальная металлургия стали, точная геометрия и качественная термообработка обеспечивают срок службы, превышающий аналоги других производителей на 20-30%.

Усталостная прочность материала позволяет выдерживать миллионы циклов нагружения без образования трещин и сколов. Это особенно важно для строительной техники, работающей в режиме частых пусков-остановок и переменных нагрузок.

Высокая нагрузочная способность

Оптимизированная геометрия контакта между роликами и дорожками качения обеспечивает максимальную нагрузочную способность при минимальных габаритах. Это позволяет использовать более компактные узлы без ущерба для надежности, что важно для современной техники с ограниченным пространством для размещения компонентов.

Способность воспринимать комбинированные радиально-осевые нагрузки делает подшипник универсальным решением для различных применений. Один подшипник может заменить комбинацию из радиального и упорного подшипников, упрощая конструкцию узла.

Низкий уровень шума и вибраций

Высокая точность изготовления и качественная балансировка обеспечивают плавную работу подшипника с минимальным уровнем шума и вибраций. Это важно не только для комфорта оператора, но и для снижения динамических нагрузок на смежные компоненты машины.

Специальная обработка поверхностей создает оптимальные условия для формирования масляной пленки, что дополнительно снижает трение и шум при работе. Равномерное распределение роликов по окружности исключает дисбаланс и связанные с ним вибрации.

Простота монтажа и обслуживания

Разъемная конструкция подшипника значительно упрощает процедуры монтажа и демонтажа. Внутреннее и наружное кольца можно устанавливать независимо друг от друга, что особенно удобно при ремонте техники в полевых условиях.

Стандартизированные размеры обеспечивают взаимозаменяемость с подшипниками других производителей, что упрощает логистику запасных частей. Четкая маркировка и документация помогают избежать ошибок при заказе и установке.

Смазка и уплотнения

Требования к смазочным материалам

Для обеспечения максимального срока службы подшипника HM89410/HM89449 критически важен правильный выбор смазочного материала. Рекомендуется использовать высококачественные литиевые или литиево-комплексные смазки с рабочей температурой до 150°C.

Вязкость базового масла должна составлять 100-220 сСт при 40°C для обеспечения надежной смазки при различных температурах эксплуатации. Смазка должна обладать хорошими противоизносными и антикоррозионными свойствами, а также стабильностью к механическому воздействию.

Системы уплотнений

Эффективная защита от загрязнений является ключевым фактором долговечности подшипника в условиях строительной площадки. Рекомендуется использование многоступенчатых систем уплотнений, включающих лабиринтные и контактные уплотнения.

Первичная защита обеспечивается лабиринтными уплотнениями, которые предотвращают попадание крупных частиц грязи и воды. Вторичная защита осуществляется резиновыми манжетами, обеспечивающими герметичность узла и удержание смазки.

Монтаж и техническое обслуживание

Правила монтажа

Правильный монтаж подшипника HM89410/HM89449 начинается с тщательной подготовки посадочных поверхностей. Все поверхности должны быть очищены от загрязнений, старой смазки и следов коррозии. Шероховатость посадочных поверхностей не должна превышать Ra 1,6 мкм.

Установка внутреннего кольца производится с натягом, обеспечивающим надежную фиксацию на валу без проскальзывания. Величина натяга должна соответствовать рекомендациям производителя и зависит от диаметра вала и условий эксплуатации. Наружное кольцо обычно устанавливается с небольшим зазором для компенсации тепловых расширений.

Регулировка зазоров

Конические роликоподшипники требуют точной регулировки осевого зазора для обеспечения оптимальной работы. Слишком большой зазор приводит к повышенному износу и шуму, а слишком малый - к перегреву и преждевременному выходу из строя.

Регулировка производится с помощью регулировочных гаек или прокладок в зависимости от конструкции узла. Рекомендуемый осевой зазор составляет 0,05-0,15 мм для большинства применений в строительной технике. Контроль зазора осуществляется с помощью индикаторов часового типа.

Периодическое обслуживание

Регулярное техническое обслуживание является залогом долговечности подшипника. Периодичность обслуживания зависит от условий эксплуатации, но обычно составляет 250-500 моточасов для строительной техники, работающей в тяжелых условиях.

Обслуживание включает проверку состояния уплотнений, контроль уровня и качества смазки, измерение люфтов и вибраций. При обнаружении признаков износа или повреждений необходимо принять меры по их устранению или замене подшипника.

Диагностика и устранение неисправностей

Признаки износа и повреждений

Своевременное выявление признаков износа подшипника позволяет предотвратить серьезные поломки и дорогостоящий ремонт. Основными признаками проблем являются повышенный шум, вибрации, нагрев, утечки смазки и увеличение люфтов.

Шум может указывать на недостаток смазки, загрязнение или износ рабочих поверхностей. Вибрации часто свидетельствуют о дисбалансе, неправильной регулировке или повреждении сепаратора. Перегрев обычно связан с недостаточным зазором, перегрузкой или использованием неподходящей смазки.

Методы диагностики

Современные методы диагностики включают вибрационный анализ, термографию и анализ смазки. Вибрационный анализ позволяет выявить дефекты на ранней стадии по характерным частотам в спектре вибраций. Термография помогает обнаружить локальные перегревы, указывающие на проблемы с подшипником.

Анализ отработанной смазки дает информацию о состоянии подшипника по содержанию продуктов износа и загрязнений. Регулярный отбор проб смазки и их лабораторный анализ позволяют планировать техническое обслуживание и предотвращать аварийные ситуации.

Экономические преимущества использования

Снижение эксплуатационных расходов

Использование высококачественных подшипников Timken HM89410/HM89449 обеспечивает значительное снижение эксплуатационных расходов благодаря увеличенному сроку службы и сокращению количества внеплановых ремонтов. Меньшая частота замен снижает затраты на запасные части и трудозатраты на обслуживание.

Высокая надежность подшипников минимизирует риск аварийных остановок техники, что особенно важно для строительных проектов с жесткими сроками выполнения. Каждый час простоя может стоить тысячи рублей упущенной прибыли.

Повышение производительности

Плавная работа подшипников обеспечивает стабильную производительность строительной техники на протяжении всего срока службы. Отсутствие вибраций и люфтов повышает точность работы рабочих органов, что особенно важно для прецизионных операций.

Низкое трение в подшипниках снижает потери мощности и расход топлива, что обеспечивает дополнительную экономию при эксплуатации. Для крупного парка техники эта экономия может составлять значительные суммы в год.

Заключение и рекомендации по выбору

Подшипник HM89410/HM89449 от компании Timken представляет собой оптимальное решение для строительной техники, требующей высокой надежности и долговечности. Сочетание передовых материалов, точной геометрии и проверенных технологий производства обеспечивает исключительные эксплуатационные характеристики.

При выборе подшипника для конкретного применения необходимо учитывать условия эксплуатации, нагрузки, скорость вращения и требования к сроку службы. Консультация со специалистами поможет подобрать оптимальное решение и избежать ошибок при проектировании узлов.

Инвестиции в качественные подшипники Timken окупаются за счет снижения эксплуатационных расходов, повышения надежности техники и сокращения простоев. Для строительных компаний, ценящих надежность и эффективность, подшипник HM89410/HM89449 является правильным выбором, обеспечивающим долгосрочную экономическую выгоду.
