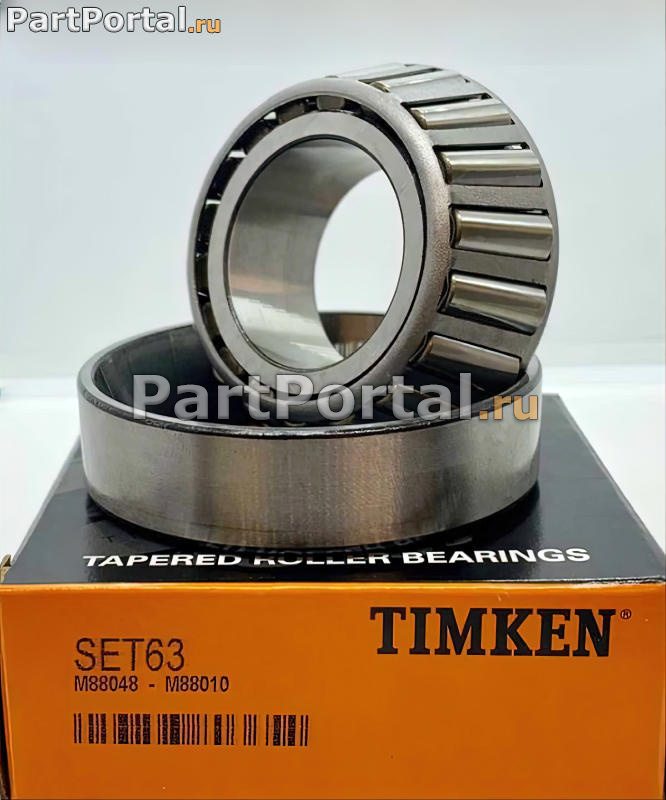

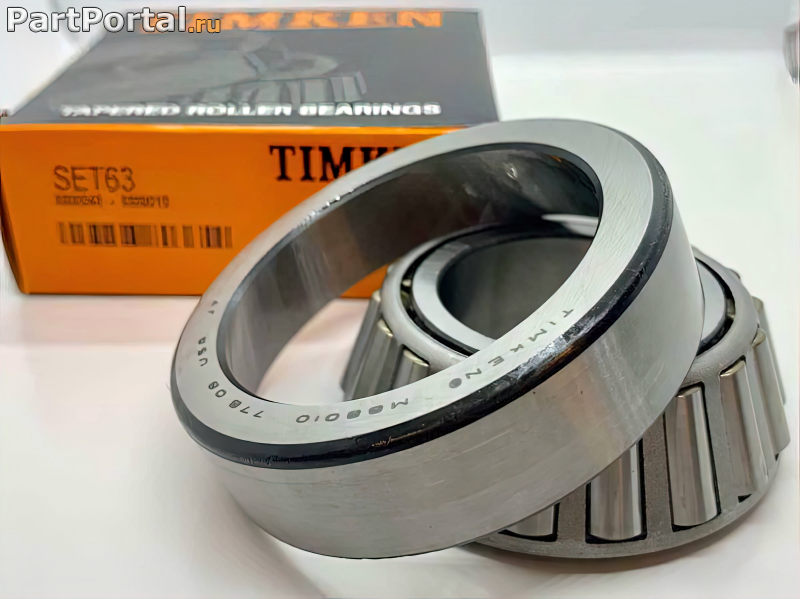

M88048/M88010 Подшипник роликовый Timken

M88048/M88010 Подшипник роликовый Timken: профессиональное решение для строительной техники

Описание и назначение подшипника M88048/M88010 Timken

Подшипник роликовый M88048/M88010 производства компании Timken представляет собой высокотехнологичное решение для тяжелой строительной техники. Данная модель относится к категории конических роликовых подшипников и специально разработана для работы в экстремальных условиях строительных площадок. Конструкция подшипника обеспечивает надежную работу при высоких радиальных и осевых нагрузках, что делает его незаменимым компонентом для экскаваторов, бульдозеров, автокранов и другой спецтехники.

Уникальная геометрия внутреннего и наружного колец позволяет подшипнику M88048/M88010 выдерживать значительные динамические нагрузки при одновременном воздействии вибраций и ударов. Применение специальных сталей и современных технологий термообработки гарантирует длительный срок службы даже в самых сложных эксплуатационных условиях. Подшипник успешно работает при температурах от -40°C до +120°C, что особенно важно для техники, эксплуатируемой в различных климатических зонах.

Технические характеристики M88048/M88010

Основные размеры и параметры

Внутренний диаметр подшипника M88048/M88010 составляет 34,925 мм, что обеспечивает точную посадку на валы стандартных размеров строительной техники. Наружный диаметр равен 73,025 мм, а ширина подшипника достигает 23,812 мм. Эти размеры оптимально подобраны для обеспечения максимальной грузоподъемности при минимальных габаритах узла.

Конический угол контакта составляет 15°30', что обеспечивает оптимальное распределение нагрузок между роликами и дорожками качения. Количество роликов в подшипнике - 17 штук, каждый из которых изготовлен с высочайшей точностью и имеет специальное покрытие для снижения трения. Масса подшипника составляет 0,52 кг, что позволяет использовать его в конструкциях с ограничениями по весу.

Грузоподъемность и нагрузочные характеристики

Динамическая грузоподъемность подшипника M88048/M88010 составляет 47,5 кН, что позволяет ему работать при высоких переменных нагрузках без потери эксплуатационных характеристик. Статическая грузоподъемность достигает 43,5 кН, обеспечивая надежную работу при постоянных нагрузках и в режиме частых пусков-остановок.

Предельная частота вращения для данного подшипника составляет 4800 об/мин при смазке маслом и 3200 об/мин при использовании пластичной смазки. Эти показатели позволяют использовать подшипник в высокоскоростных приводах современной строительной техники. Коэффициент осевой нагрузки e = 0,37, что характеризует способность подшипника воспринимать комбинированные нагрузки.

Материалы и технология изготовления

Специальные стали Timken

Подшипник M88048/M88010 изготавливается из высококачественной подшипниковой стали марки 52100, которая проходит специальную термообработку по технологии Timken. Содержание углерода в стали составляет 0,98-1,10%, что обеспечивает оптимальное сочетание твердости и вязкости. Добавление хрома (1,30-1,60%) повышает коррозионную стойкость и износостойкость рабочих поверхностей.

Процесс закалки проводится при температуре 845-860°C с последующим отпуском при 150-180°C. Такая термообработка обеспечивает твердость рабочих поверхностей 58-65 HRC при сохранении необходимой вязкости сердцевины. Микроструктура стали после обработки представляет собой мелкоигольчатый мартенсит с равномерно распределенными карбидами.

Технология производства роликов

Ролики подшипника M88048/M88010 изготавливаются методом горячей штамповки с последующей механической обработкой на высокоточных станках. Профиль роликов выполнен с учетом оптимального распределения контактных напряжений и минимизации краевых эффектов. Поверхность роликов подвергается суперфинишированию, что обеспечивает шероховатость Ra 0,02-0,05 мкм.

Специальная геометрия торцов роликов предотвращает концентрацию напряжений и обеспечивает равномерное распределение нагрузки по всей длине ролика. Применение технологии контролируемого профилирования позволяет достичь оптимального контакта между роликом и дорожкой качения, что значительно увеличивает ресурс подшипника.

Области применения в строительной технике

Экскаваторы и землеройная техника

Подшипник M88048/M88010 широко применяется в опорно-поворотных устройствах гусеничных и колесных экскаваторов массой от 15 до 25 тонн. В этих узлах подшипник работает при значительных радиальных нагрузках от веса машины и осевых нагрузках от рабочего оборудования. Особенности конструкции позволяют подшипнику надежно работать при частых реверсах и медленных поворотах платформы.

В приводах хода гусеничных экскаваторов подшипник устанавливается в редукторах и обеспечивает передачу крутящего момента от гидромотора к ведущим звездочкам. Высокая грузоподъемность и стойкость к ударным нагрузкам делают его идеальным решением для работы в условиях неровного грунта и препятствий.

Автокраны и подъемная техника

В автокранах подшипник M88048/M88010 применяется в механизмах поворота стрелы и опорно-поворотных устройствах. Способность воспринимать комбинированные нагрузки особенно важна при работе крана с выдвинутой стрелой и поднятым грузом. Подшипник обеспечивает плавность поворота и точность позиционирования груза.

В лебедочных механизмах подшипник работает при высоких скоростях вращения и переменных нагрузках. Специальная конструкция сепаратора обеспечивает стабильную работу роликов и предотвращает их проскальзывание при резких изменениях нагрузки.

Дорожно-строительная техника

Асфальтоукладчики и катки используют подшипники M88048/M88010 в приводах рабочих органов и системах передвижения. Высокая температурная стойкость особенно важна при работе с горячим асфальтом, когда температура окружающей среды может достигать 80-100°C. Подшипник сохраняет свои характеристики и обеспечивает надежную работу техники.

В грейдерах подшипник устанавливается в механизмах поворота отвала и подъема рабочего оборудования. Стойкость к загрязнениям и способность работать при недостаточной смазке делают его незаменимым для техники, работающей в пыльных условиях.

Преимущества подшипника M88048/M88010 Timken

Увеличенный ресурс работы

Применение современных технологий производства и высококачественных материалов обеспечивает подшипнику M88048/M88010 ресурс работы до 8000-12000 моточасов в зависимости от условий эксплуатации. Это в 2-3 раза превышает ресурс аналогичных подшипников других производителей. Увеличенный ресурс достигается за счет оптимизированной геометрии контактных поверхностей и применения специальных смазочных материалов.

Специальная обработка поверхностей методом суперфиниширования снижает коэффициент трения и уменьшает износ рабочих поверхностей. Контролируемое профилирование роликов обеспечивает равномерное распределение нагрузки и предотвращает преждевременный выход подшипника из строя.

Стойкость к загрязнениям

Конструкция подшипника M88048/M88010 предусматривает использование специальных уплотнений, которые надежно защищают внутренние полости от попадания пыли, грязи и влаги. Лабиринтные уплотнения создают несколько барьеров на пути загрязнений и обеспечивают длительную работу подшипника без обслуживания.

Применение специальных смазочных материалов с высокими противозадирными свойствами позволяет подшипнику работать даже при попадании абразивных частиц. Смазка образует прочную защитную пленку на рабочих поверхностях и предотвращает их повреждение.

Универсальность применения

Стандартизированные размеры подшипника M88048/M88010 позволяют использовать его в качестве замены для подшипников других производителей без изменения конструкции узла. Это особенно важно при ремонте и модернизации существующей техники. Подшипник совместим с большинством систем смазки и может работать как с пластичными, так и с жидкими смазочными материалами.

Широкий температурный диапазон работы делает подшипник универсальным решением для техники, эксплуатируемой в различных климатических условиях. От арктических морозов до тропической жары - подшипник сохраняет свои эксплуатационные характеристики.

Монтаж и эксплуатация

Правила установки

Монтаж подшипника M88048/M88010 должен производиться с соблюдением требований технологии Timken. Перед установкой необходимо проверить состояние посадочных поверхностей вала и корпуса, убедиться в отсутствии задиров, коррозии и других дефектов. Шероховатость посадочных поверхностей не должна превышать Ra 1,6 мкм для вала и Ra 3,2 мкм для корпуса.

Установка подшипника производится с использованием специального инструмента, обеспечивающего равномерное приложение усилия к торцу внутреннего кольца. Недопустимо передавать усилие через ролики или наружное кольцо. Температура нагрева подшипника при горячей посадке не должна превышать 120°C.

Смазка и обслуживание

Для смазки подшипника M88048/M88010 рекомендуется использовать высококачественные литиевые смазки класса NLGI 2-3 с рабочей температурой до 150°C. Количество смазки должно составлять 30-50% от свободного объема подшипника. Избыток смазки может привести к перегреву и снижению ресурса.

Периодичность пополнения смазки зависит от условий эксплуатации и составляет 500-1000 моточасов для нормальных условий и 250-500 моточасов для тяжелых условий работы. При использовании централизованных систем смазки интервал может быть увеличен до 2000-3000 моточасов.

Диагностика и контроль состояния

Методы вибродиагностики

Контроль технического состояния подшипника M88048/M88010 может осуществляться методами вибрационной диагностики. Появление дефектов в подшипнике сопровождается характерными изменениями в спектре вибрации. Частоты дефектов наружного кольца, внутреннего кольца и роликов рассчитываются по специальным формулам с учетом геометрических параметров подшипника.

Современные системы мониторинга позволяют отслеживать состояние подшипника в режиме реального времени и прогнозировать его остаточный ресурс. Это особенно важно для критически важных узлов строительной техники, отказ которых может привести к серьезным последствиям.

Признаки износа и повреждений

Основными признаками износа подшипника M88048/M88010 являются увеличение уровня вибрации, повышение температуры узла, появление посторонних шумов и металлических частиц в смазке. При обнаружении этих признаков необходимо провести детальную диагностику и при необходимости заменить подшипник.

Визуальный осмотр демонтированного подшипника позволяет определить характер повреждений и их причины. Питтинг на дорожках качения свидетельствует об усталостном разрушении, задиры — о недостаточной смазке, коррозия — о попадании влаги.

Экономическая эффективность

Снижение эксплуатационных расходов

Использование подшипника M88048/M88010 Timken позволяет значительно снизить эксплуатационные расходы строительной техники. Увеличенный ресурс работы сокращает количество плановых ремонтов и замен, что особенно важно для техники, работающей в отдаленных районах. Стоимость одного моточаса работы техники снижается на 15–25% по сравнению с использованием стандартных подшипников.

Высокая надежность подшипника снижает риск внеплановых простоев техники, что особенно критично при выполнении срочных строительных работ. Каждый час простоя экскаватора или автокрана может стоить заказчику сотни долларов упущенной прибыли.

Окупаемость инвестиций

Несмотря на более высокую первоначальную стоимость, подшипник M88048/M88010 Timken окупается в течение 6–12 месяцев эксплуатации за счет снижения расходов на обслуживание и ремонт. Для техники с высокой интенсивностью использования срок окупаемости может составлять всего 3–6 месяцев.

Дополнительная экономия достигается за счет снижения расходов на смазочные материалы и увеличения интервалов между техническими обслуживаниями. Централизованные системы смазки работают более эффективно с качественными подшипниками, что также способствует снижению эксплуатационных расходов.

Роликовый подшипник M88048/M88010 Timken представляет собой оптимальное решение для современной строительной техники, сочетающее в себе высокие эксплуатационные характеристики, надежность и экономическую эффективность. Инвестиции в качественные подшипники Timken многократно окупаются за счет повышения производительности техники и снижения эксплуатационных расходов.
