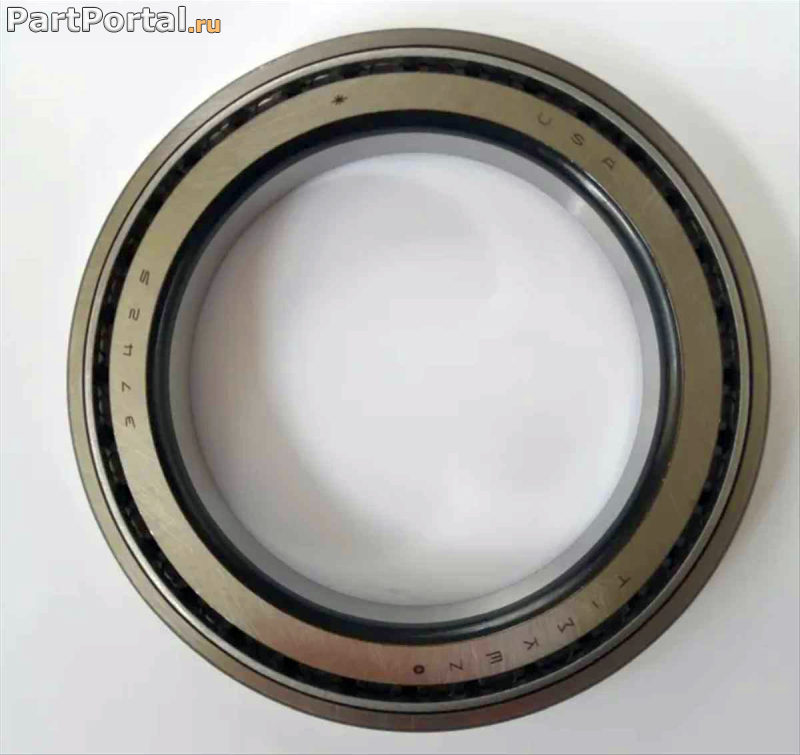

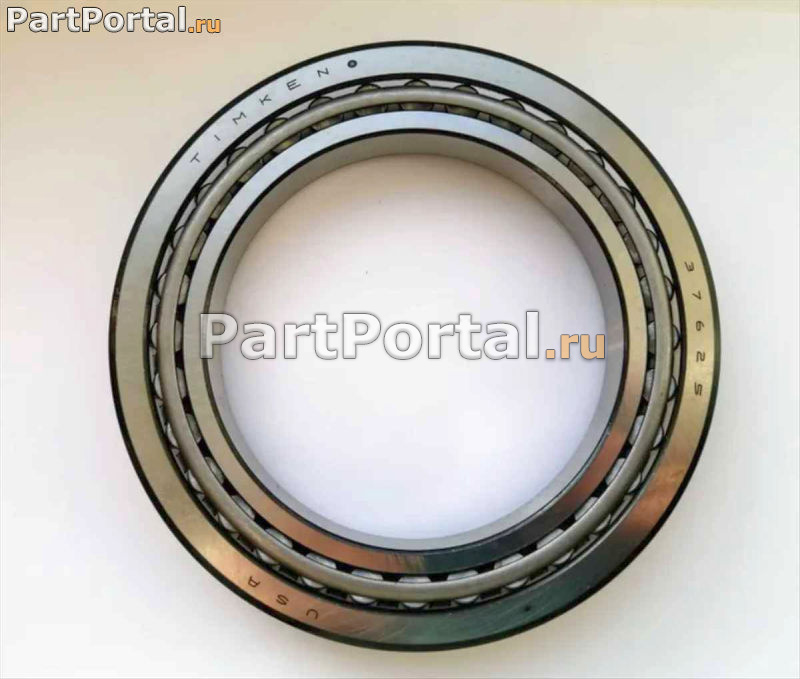

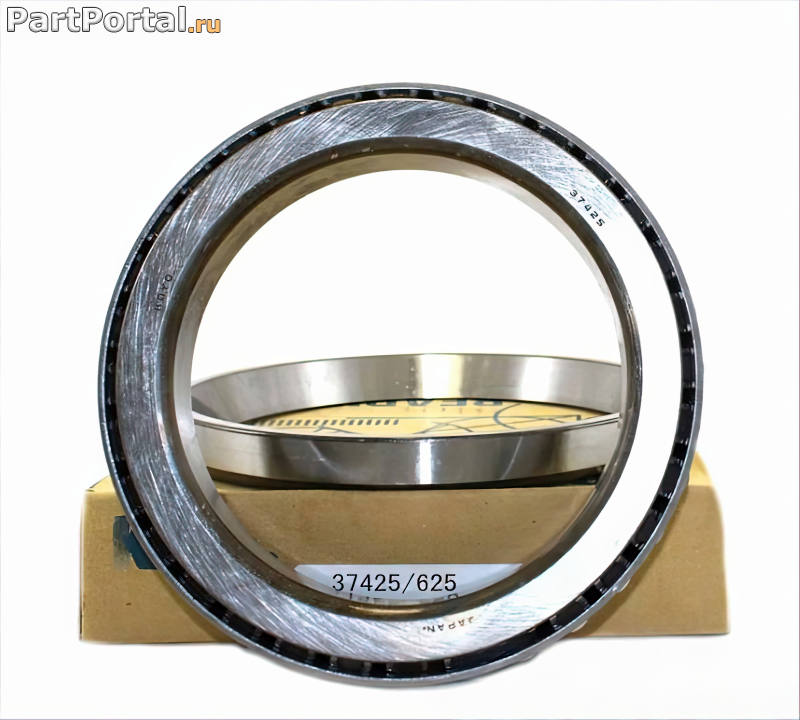

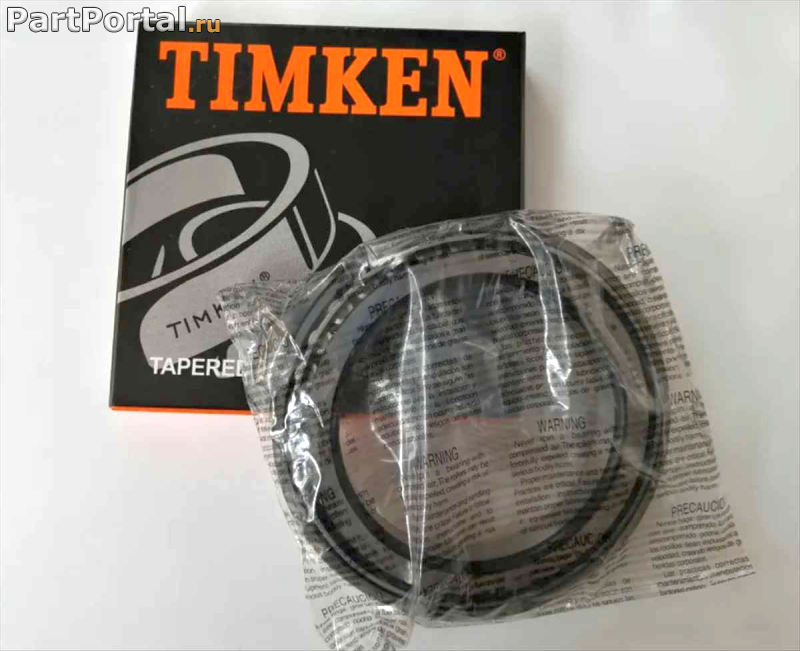

37425/37625 подшипник роликовый Timken

Однорядный радиально-упорный роликовый подшипник 37425/37625 Timken: профессиональное решение для строительной техники

Конструкция данного подшипника основана на принципе конических роликов, что обеспечивает оптимальное распределение нагрузок как в радиальном, так и в осевом направлениях. Эта особенность делает его незаменимым компонентом в узлах строительной техники, где требуется выдерживать значительные разнонаправленные нагрузки при интенсивной эксплуатации.

Компания Timken, основанная в 1899 году, является признанным мировым лидером в производстве подшипников и сопутствующих компонентов. Подшипник 37425/37625 воплощает в себе более чем столетний опыт компании в создании надежных решений для самых требовательных областей применения.

Техническая конструкция и принцип работы

Основные конструктивные элементы

Радиально-упорный роликовый подшипник 37425/37625 состоит из нескольких ключевых компонентов, каждый из которых выполняет определённую функцию. Внутреннее кольцо (конус) имеет коническую дорожку качения, которая точно соответствует форме конических роликов. Наружное кольцо (чашка) также имеет коническую форму, обеспечивающую правильное позиционирование роликов.

Конические ролики являются сердцем подшипника и изготавливаются с высочайшей точностью. Их коническая форма позволяет равномерно распределять нагрузку по всей длине ролика, что значительно увеличивает грузоподъемность подшипника. Сепаратор удерживает ролики на равном расстоянии друг от друга, предотвращая их соприкосновение и обеспечивая плавное вращение.

Особенностью конструкции является то, что все образующие конических поверхностей пересекаются в одной точке на оси подшипника. Это обеспечивает чисто качение роликов без проскальзывания, что минимизирует износ и тепловыделение.

Принцип функционирования

Работа подшипника основана на принципе качения конических роликов между коническими дорожками внутреннего и наружного колец. При вращении вала ролики катятся по дорожкам качения, передавая нагрузку от внутреннего кольца к наружному или наоборот. Коническая геометрия позволяет подшипнику воспринимать как радиальные, так и осевые нагрузки одновременно.

Угол контакта, образованный между осью подшипника и линией действия нагрузки, определяет соотношение радиальной и осевой грузоподъемности. В подшипнике 37425/37625 этот угол оптимизирован для обеспечения максимальной эффективности в типичных применениях строительной техники.

Полные технические характеристики

Основные размеры и параметры

Подшипник 37425/37625 Timken имеет следующие основные размеры:

• Внутренний диаметр (d): 107,950 мм (4.2500 дюйма)
• Наружный диаметр (D): 158,750 мм (6.2500 дюйма)
• Ширина (T): 23,020 мм (0.9063 дюйма)
• Ширина внутреннего кольца (B): 17,462 мм (0.6875 дюйма)
• Ширина наружного кольца (C): 15,875 мм (0.6250 дюйма)

Грузоподъемность и рабочие характеристики

Динамическая грузоподъемность подшипника составляет 89,4 кН, что позволяет ему выдерживать значительные переменные нагрузки в течение длительного времени. Статическая грузоподъемность достигает 95,6 кН, обеспечивая надежную работу при высоких статических нагрузках.

Предельная частота вращения для смазки консистентной смазкой составляет 3400 об/мин, а для масляной смазки - 4500 об/мин. Эти характеристики делают подшипник подходящим для большинства применений в строительной технике, где скорости вращения обычно не превышают указанных значений.

Материалы и термообработка

Подшипник изготавливается из высококачественной подшипниковой стали, соответствующей стандартам AISI 52100 или аналогичным. Сталь проходит специальную термообработку, включающую закалку и отпуск, что обеспечивает твердость рабочих поверхностей 58-65 HRC при сохранении необходимой вязкости сердцевины.

Поверхности дорожек качения и роликов подвергаются прецизионной механической обработке с последующим суперфинишированием, что обеспечивает исключительно низкую шероховатость и высокую геометрическую точность.

Применение в строительной технике

Экскаваторы и погрузчики

В экскаваторах подшипник 37425/37625 находит применение в узлах поворота стрелы, рукояти и ковша, где требуется выдерживать значительные радиальные и осевые нагрузки при относительно невысоких скоростях вращения. Надежность подшипника критически важна, поскольку выход из строя может привести к дорогостоящему простою техники.

Колесные погрузчики используют данный тип подшипников в ступицах колес, где они должны выдерживать вес машины, динамические нагрузки от неровностей дороги и боковые силы при поворотах. Коническая конструкция идеально подходит для таких применений.

Бульдозеры и грейдеры

В бульдозерах подшипники устанавливаются в узлах натяжения гусениц, опорных катков и ведущих звездочек. Здесь они работают в условиях высокой запыленности и влажности, что требует использования эффективных уплотнений и качественной смазки.

Автогрейдеры применяют подшипники 37425/37625 в системах поворота отвала и колесных ступицах. Точность работы этих узлов напрямую влияет на качество выполняемых земляных работ.

Краны и подъемное оборудование

Мобильные краны используют данные подшипники в поворотных платформах, где они должны выдерживать огромные моменты от поднимаемых грузов. Безопасность работы крана во многом зависит от надежности подшипниковых узлов.

Башенные краны применяют подшипники в механизмах поворота башни и подъема груза, где требуется высокая точность позиционирования и плавность хода.

Преимущества подшипника Timken 37425/37625

Высокая грузоподъемность

Коническая конструкция роликов обеспечивает оптимальное распределение нагрузки по большой площади контакта, что позволяет подшипнику выдерживать значительно большие нагрузки по сравнению с шариковыми подшипниками аналогичных размеров. Это особенно важно в строительной технике, где нагрузки могут достигать экстремальных значений.

Способность одновременно воспринимать радиальные и осевые нагрузки делает подшипник универсальным решением для многих применений, упрощая конструкцию узлов и снижая общее количество необходимых подшипников.

Долговечность и надежность

Использование высококачественных материалов и передовых технологий производства обеспечивает исключительную долговечность подшипника. Расчетный ресурс при правильной эксплуатации и обслуживании может достигать десятков тысяч часов работы.

Точность изготовления и качество поверхностей минимизируют износ и обеспечивают стабильные характеристики на протяжении всего срока службы. Это особенно важно для строительной техники, где замена подшипников связана с длительными простоями и высокими затратами.

Устойчивость к загрязнениям

Конструкция подшипника предусматривает возможность использования эффективных уплотнений, которые защищают внутренние элементы от попадания пыли, грязи и влаги. Это критически важно для строительной техники, работающей в тяжелых условиях.

Большие размеры роликов и дорожек качения обеспечивают определенную толерантность к загрязнениям, позволяя подшипнику продолжать работу даже при попадании небольшого количества абразивных частиц.

Простота монтажа и обслуживания

Разборная конструкция подшипника позволяет устанавливать внутреннее и наружное кольца отдельно, что упрощает монтаж в труднодоступных местах. Это особенно ценно при ремонте строительной техники в полевых условиях.

Возможность регулировки зазоров позволяет компенсировать износ и поддерживать оптимальные рабочие характеристики на протяжении всего срока службы подшипника.

Смазка и обслуживание

Типы смазочных материалов

Для подшипника 37425/37625 могут использоваться как консистентные смазки, так и масла. Выбор типа смазки зависит от условий эксплуатации, скорости вращения и температурного режима. Для большинства применений в строительной технике предпочтительны высококачественные литиевые смазки с противозадирными присадками.

При работе в условиях высоких температур или при повышенных скоростях вращения рекомендуется использование синтетических смазок, обладающих лучшими высокотемпературными характеристиками и стабильностью.

Периодичность обслуживания

Интервалы смазки зависят от условий эксплуатации и могут варьироваться от нескольких сотен до нескольких тысяч часов работы. В тяжелых условиях строительных площадок рекомендуется сокращать интервалы обслуживания и проводить регулярный контроль состояния смазки.

Важно следить за температурой подшипникового узла, уровнем вибрации и шума, которые могут указывать на необходимость внепланового обслуживания или замены подшипника.

Установка и монтаж

Подготовка к монтажу

Перед установкой подшипника необходимо тщательно очистить посадочные поверхности и проверить их геометрию. Любые дефекты поверхностей могут привести к преждевременному выходу подшипника из строя.

Важно обеспечить правильную посадку подшипника с рекомендуемыми натягами. Слишком большой натяг может привести к перегреву и заклиниванию, а недостаточный - к проворачиванию колец и их повреждению.

Процедура установки

Установка должна производиться с использованием специальных инструментов, обеспечивающих равномерное приложение усилия. Недопустимо использование ударных нагрузок, которые могут повредить дорожки качения или ролики.

После установки необходимо проверить легкость вращения подшипника и отсутствие заедания. Правильно установленный подшипник должен вращаться плавно, без рывков и посторонних шумов.

Диагностика и контроль состояния

Методы контроля

Современные методы диагностики позволяют контролировать состояние подшипника в процессе эксплуатации. Вибродиагностика является одним из наиболее эффективных методов раннего обнаружения дефектов подшипников.

Термографический контроль позволяет выявлять перегрев подшипниковых узлов, который может указывать на недостаток смазки, загрязнение или износ подшипника. Регулярный контроль температуры помогает предотвратить аварийные ситуации.

Признаки износа

Увеличение уровня вибрации, появление посторонних шумов, повышение температуры подшипникового узла - все это может указывать на развивающиеся дефекты. Своевременное выявление этих признаков позволяет планировать замену подшипника и избежать внезапных поломок.

Анализ отработанной смазки может дать ценную информацию о состоянии подшипника. Наличие металлических частиц, изменение цвета или консистенции смазки указывают на необходимость детального обследования подшипникового узла.

Экономические аспекты применения

Стоимость владения

Хотя подшипники Timken могут иметь более высокую первоначальную стоимость по сравнению с аналогами, их использование обеспечивает значительную экономию в долгосрочной перспективе. Увеличенный срок службы, снижение затрат на обслуживание и уменьшение времени простоя техники компенсируют первоначальные инвестиции.

Надежность подшипников Timken особенно важна для строительных компаний, где простой техники приводит к срыву сроков выполнения работ и штрафам. Использование качественных подшипников — это инвестиция в бесперебойную работу оборудования.

Влияние на производительность

Высокое качество подшипников напрямую влияет на производительность строительной техники. Плавная работа узлов, отсутствие вибраций и шумов обеспечивают комфортные условия для оператора и повышают точность выполнения работ.

Снижение энергопотерь в подшипниковых узлах способствует экономии топлива, что особенно важно при нынешних ценах на энергоносители и требованиях к экологичности техники.

Заключение

Радиально-упорный однорядный роликовый подшипник 37425/37625 Timken представляет собой высокотехнологичное решение для самых требовательных применений в строительной технике. Его превосходные характеристики, надежность и долговечность делают его оптимальным выбором для профессионалов, которые ценят качество и эффективность.

Инвестиции в качественные подшипники Timken окупаются за счет увеличенного срока службы, снижения затрат на обслуживание и повышения надежности оборудования. Для строительных компаний, стремящихся к максимальной эффективности своего парка техники, выбор подшипников Timken является стратегически правильным решением.

Компания Timken продолжает инвестировать в исследования и разработки, постоянно совершенствуя свою продукцию и адаптируя ее к меняющимся требованиям рынка. Подшипник 37425/37625 воплощает в себе лучшие достижения современной подшипниковой индустрии и обеспечивает надежную основу для работы строительной техники в самых сложных условиях.
