509-5694 фильтр топлива CAT

Топливный фильтр CAT 509-5694: Профессиональное решение для надежной работы спецтехники Caterpillar

Современные дизельные двигатели Caterpillar отличаются высокой точностью изготовления и требуют исключительно чистого топлива для оптимальной работы. Малейшие загрязнения могут привести к преждевременному износу топливной аппаратуры, снижению мощности и увеличению расхода топлива. Именно поэтому выбор качественного топливного фильтра становится определяющим фактором для долговечности и эффективности работы спецтехники.

Фильтр 509-5694 разработан с учетом специфических требований тяжелых условий эксплуатации строительной техники. Он обеспечивает многоступенчатую очистку топлива, удаляя механические примеси, воду и другие загрязнения, которые могут негативно повлиять на работу двигателя.

Технические характеристики фильтра CAT 509-5694

Основные параметры и размеры

Топливный фильтр 509-5694 имеет следующие технические характеристики:

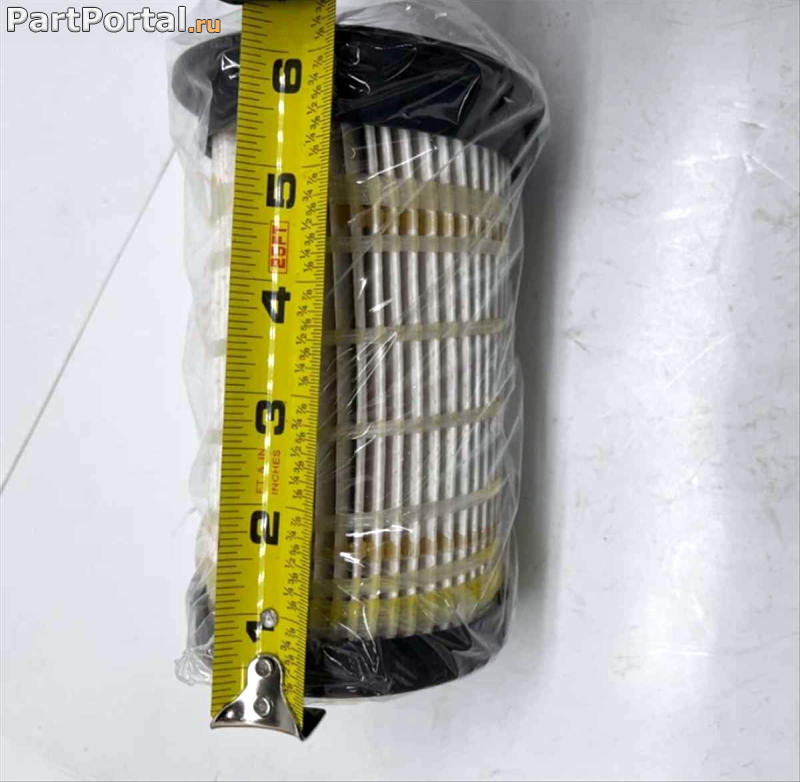

Габаритные размеры:

• Общая высота: 142 мм
• Внешний диаметр: 93 мм
• Диаметр резьбового соединения: M16 x 1.5
• Тип корпуса: spin-on (навинчиваемый)

Рабочие параметры:

• Максимальное рабочее давление: 6 бар
• Температурный диапазон: от -40°C до +120°C
• Номинальная тонкость фильтрации: 10 микрон
• Абсолютная тонкость фильтрации: 30 микрон
• Эффективность фильтрации: 99.5% при 10 микронах

Конструктивные особенности

Фильтр 509-5694 выполнен в неразборном корпусе из высокопрочной стали с антикоррозийным покрытием. Внутренняя конструкция включает многослойный фильтрующий элемент, изготовленный из специального синтетического материала с градиентной структурой пор.

Уплотнительное кольцо изготовлено из маслостойкой резины NBR, обеспечивающей надежную герметизацию при температурах от -40°C до +120°C. Противодренажный клапан предотвращает обратный ток топлива при остановке двигателя, обеспечивая быстрый запуск.

Перепускной клапан срабатывает при давлении 1.5-2.0 бар, защищая топливную систему от избыточного давления при засорении фильтрующего элемента. Это критически важная функция, которая предотвращает повреждение топливного насоса высокого давления.

Совместимость с техникой Caterpillar

Модели экскаваторов

Фильтр 509-5694 совместим с широким спектром экскаваторов Caterpillar:

Гусеничные экскаваторы:

• CAT 320D, 320D L, 320D LN
• CAT 323D, 323D L, 323D LN
• CAT 324D, 324D L, 324D LN
• CAT 325D, 325D L
• CAT 329D, 329D L, 329D LN
• CAT 330D, 330D L, 330D LN
• CAT 336D, 336D L, 336D LN

Колесные экскаваторы:

• CAT M313D, M315D, M316D
• CAT M318D, M320D, M322D

Другие виды спецтехники

Топливный фильтр также применяется на следующих машинах:

Погрузчики:

• CAT 950H, 962H, 966H, 972H
• CAT 950K, 962K, 966K, 972K
• CAT 980H, 980K

Бульдозеры:

• CAT D6K, D6K2, D6N
• CAT D6R, D6T
• CAT D7E, D7R

Автогрейдеры:

• CAT 140H, 140K, 140M
• CAT 160H, 160K, 160M
• CAT 12H, 12K, 12M

Принцип работы и конструкция фильтрующего элемента

Многоступенчатая система фильтрации

Топливный фильтр 509-5694 использует прогрессивную технологию многоступенчатой фильтрации. Первый слой выполняет предварительную очистку, задерживая крупные механические частицы размером более 100 микрон. Второй слой обеспечивает основную фильтрацию частиц размером 10-100 микрон.

Финишный слой фильтрующего материала задерживает мельчайшие загрязнения размером до 10 микрон, включая продукты окисления топлива, смолы и асфальтены. Такая конструкция обеспечивает высокую грязеемкость фильтра при сохранении низкого гидравлического сопротивления.

Водоотделяющие свойства

Особенностью фильтра 509-5694 является способность эффективно отделять воду от топлива. Специальная гидрофобная пропитка фильтрующего материала коалесцирует мельчайшие капли воды, образуя более крупные капли, которые под действием силы тяжести оседают в нижней части корпуса фильтра.

Наличие воды в топливе крайне нежелательно, поскольку она может вызвать коррозию топливной аппаратуры, способствовать росту микроорганизмов и снижать смазывающие свойства дизельного топлива. Эффективное водоотделение продлевает срок службы форсунок и топливного насоса высокого давления.

Преимущества использования оригинального фильтра CAT

Гарантированное качество и надежность

Использование оригинального топливного фильтра 509-5694 CAT обеспечивает ряд существенных преимуществ:

Точное соответствие спецификациям: Фильтр разработан специально для двигателей Caterpillar с учетом их конструктивных особенностей и требований к качеству топлива.

Высокая эффективность фильтрации: Многослойная конструкция обеспечивает удаление 99.5% загрязнений размером более 10 микрон, что соответствует самым строгим стандартам чистоты топлива.

Увеличенный ресурс: Оптимизированная конструкция и качественные материалы обеспечивают длительный срок службы фильтра, снижая частоту замен и эксплуатационные расходы.

Защита дорогостоящих компонентов

Качественная фильтрация топлива критически важна для защиты высокоточных компонентов топливной системы:

Топливный насос высокого давления: Чистое топливо предотвращает абразивный износ плунжерных пар и клапанов насоса, продлевая его ресурс в 2-3 раза.

Форсунки Common Rail: Микронные зазоры в форсунках требуют исключительно чистого топлива. Загрязнения могут привести к заклиниванию иглы распылителя и нарушению процесса впрыска.

Топливопроводы высокого давления: Абразивные частицы в топливе могут повредить внутреннюю поверхность трубопроводов, что приведет к утечкам и снижению давления в системе.

Влияние на экономические показатели эксплуатации

Снижение расхода топлива

Чистое топливо обеспечивает оптимальное распыление в камере сгорания, что приводит к более полному сгоранию топливно-воздушной смеси. Это позволяет снизить расход топлива на 3-5% по сравнению с работой на загрязненном топливе.

При среднем расходе топлива экскаватора CAT 320D около 15 литров в час, экономия составляет 0.5-0.75 литра в час. При работе 2000 часов в год экономия топлива может достигать 1000-1500 литров, что в денежном выражении составляет значительную сумму.

Увеличение интервалов технического обслуживания

Качественная фильтрация топлива позволяет увеличить интервалы замены моторного масла и масляных фильтров. Чистое топливо сгорает более полно, образуя меньше сажи и других продуктов неполного сгорания, которые попадают в картер двигателя и загрязняют моторное масло.

Это позволяет увеличить интервал замены масла с 250 до 500 моточасов, что существенно снижает эксплуатационные расходы и простои техники на техническом обслуживании.

Технология производства и контроль качества

Современные производственные процессы

Топливные фильтры CAT 509-5694 производятся на высокотехнологичных линиях с применением автоматизированных систем контроля качества. Каждый этап производства контролируется компьютерными системами, что обеспечивает стабильность характеристик и исключает брак.

Фильтрующий материал изготавливается по специальной технологии, включающей термическую обработку и пропитку специальными составами. Это обеспечивает стабильность структуры пор и высокую грязеемкость фильтра.

Система контроля качества

Каждая партия фильтров проходит многоступенчатый контроль качества:

Входной контроль сырья: Проверка соответствия всех материалов техническим требованиям.

Контроль в процессе производства: Мониторинг параметров на каждом этапе изготовления.

Финальные испытания: Проверка герметичности, эффективности фильтрации, прочности корпуса и других критических параметров.

Ресурсные испытания: Тестирование на специальных стендах для подтверждения заявленного ресурса работы.

Правильная установка и эксплуатация

Подготовка к замене фильтра

Перед заменой топливного фильтра необходимо выполнить следующие подготовительные операции:

Очистка рабочего места: Тщательно очистить область вокруг фильтра от грязи и пыли, чтобы предотвратить попадание загрязнений в топливную систему.

Подготовка инструмента: Использовать специальный ключ для снятия фильтра или универсальный ленточный ключ подходящего размера.

Слив топлива: При необходимости слить топливо из фильтра в чистую емкость для последующего использования.

Процедура установки

Установка нового фильтра должна выполняться в строгом соответствии с рекомендациями производителя:

Подготовка посадочного места: Очистить резьбу и уплотнительную поверхность на корпусе фильтра.

Смазка уплотнения: Нанести тонкий слой чистого дизельного топлива на резиновое уплотнительное кольцо нового фильтра.

Установка фильтра: Завернуть фильтр вручную до контакта уплотнительного кольца с посадочной поверхностью, затем довернуть на 3/4 оборота.

Проверка герметичности: После запуска двигателя проверить отсутствие утечек топлива в месте установки фильтра.

Диагностика состояния топливной системы

Признаки необходимости замены фильтра

Своевременная замена топливного фильтра критически важна для надежной работы двигателя. Основные признаки засорения фильтра:

Снижение мощности двигателя: Особенно заметно при работе под нагрузкой или на высоких оборотах.

Неустойчивая работа на холостом ходу: Двигатель может работать неровно или глохнуть.

Затрудненный запуск: Особенно в холодную погоду или после длительной стоянки.

Повышенное дымление: Черный дым из выхлопной трубы может указывать на неполное сгорание топлива.

Мониторинг давления в топливной системе

Современные двигатели Caterpillar оснащены системами мониторинга давления топлива. Снижение давления в топливной магистрали может указывать на засорение фильтра или неисправность топливного насоса.

Нормальное давление в топливной системе составляет 3-6 бар в зависимости от модели двигателя. Снижение давления ниже минимального значения требует немедленной диагностики и устранения причины.

Сравнение с аналогами и подделками

Отличия оригинального фильтра от аналогов

Оригинальный топливный фильтр CAT 509-5694 имеет ряд отличительных особенностей:

Качество фильтрующего материала: Использование специального синтетического материала с контролируемой структурой пор обеспечивает высокую эффективность и грязеемкость.

Прочность корпуса: Корпус изготовлен из высокопрочной стали с многослойным антикоррозийным покрытием.

Точность изготовления: Все размеры выдержаны с высокой точностью, что обеспечивает надежную установку и герметичность.

Долговечность уплотнений: Использование качественных материалов для уплотнительных элементов гарантирует длительную эксплуатацию без утечек.

Риски использования неоригинальных фильтров

Использование неоригинальных или поддельных фильтров может привести к серьезным последствиям:

Низкая эффективность фильтрации: некачественный фильтрующий материал может пропускать загрязнения, что приведет к повреждению топливной аппаратуры.

Преждевременный выход из строя: использование некачественных материалов может привести к разрушению фильтра и попаданию его частей в топливную систему.

Потеря гарантии: Использование неоригинальных запчастей может привести к отказу в гарантийном обслуживании.

Экологические аспекты и утилизация

Влияние на экологию

Качественная фильтрация топлива способствует снижению вредных выбросов в атмосферу. Чистое топливо сгорает более полно, что приводит к снижению выбросов оксидов азота, углеводородов и твёрдых частиц.

Современные двигатели Caterpillar соответствуют строгим экологическим стандартам Stage IV/Tier 4 Final, которые требуют использования высококачественного топлива и эффективных систем очистки отработавших газов.

Правильная утилизация отработанных фильтров

Отработанные топливные фильтры содержат остатки дизельного топлива и должны утилизироваться в соответствии с экологическими требованиями:

Слив остатков топлива: перед утилизацией необходимо слить остатки топлива в специальную емкость для последующей переработки.

Сдача в специализированные пункты: Корпус фильтра изготовлен из стали и может быть переработан как металлолом.

Соблюдение экологических норм: недопустимо выбрасывать отработанные фильтры в обычные контейнеры для мусора.

Заключение и рекомендации

Топливный фильтр CAT 509-5694 представляет собой высокотехнологичное решение для обеспечения надежной и экономичной работы спецтехники Caterpillar. Его использование гарантирует защиту дорогостоящих компонентов топливной системы, снижение эксплуатационных расходов и соблюдение экологических требований.

Инвестиции в качественную фильтрацию топлива окупаются за счет снижения расхода топлива, увеличения ресурса двигателя и сокращения затрат на ремонт. Регулярная замена топливного фильтра в соответствии с рекомендациями производителя является залогом долговечной и безотказной работы строительной техники.

Выбирая оригинальный топливный фильтр CAT 509-5694, вы инвестируете в надежность, экономичность и долговечность вашей спецтехники Caterpillar.
