Гидравлический фильтр 109/7287 CAT

Гидравлический фильтр 109/7287 представляет собой высокоэффективный компонент гидравлической системы, предназначенный для очистки рабочей жидкости от механических примесей и загрязнений. Этот фильтр относится к классу напорных фильтров с высокой степенью очистки и увеличенным ресурсом работы.

Технические характеристики фильтра 109/7287

2.1 Основные параметры

• Номинальное давление: 31 МПа
• Максимальное рабочее давление: 35 МПа
• Номинальный расход: 160 л/мин
• Тонкость фильтрации: 10 мкм
• Перепад давления на чистом фильтроэлементе: 0,05 МПа
• Перепад давления на загрязненном фильтроэлементе (максимальный): 0,5 МПа
• Объем фильтроэлемента: 2,8 л
• Масса фильтра (сухая): 12,5 кг
• Присоединительные размеры:
  • Вход: М42х2
  • Выход: М42х2
• Индикатор загрязненности: электрический, типа РЭВ-817

2.2 Рабочие параметры

• Температурный диапазон рабочей жидкости: от -40°C до +90°C
• Номинальная тонкость фильтрации: 10 мкм
• Грязеемкость: 300 г
• Материал корпуса: алюминиевый сплав Д16Т
• Материал фильтроэлемента: нержавеющая сталь AISI 316L
• Уплотнения: FKM (фторкаучук)

3. Конструктивное исполнение

3.1 Основные компоненты

1. Корпус фильтра
   • Материал: алюминиевый сплав Д16Т
   • Обработка поверхности: анодирование
   • Толщина стенки: 6 мм
   • Конструкция: разъемная, двухсекционная

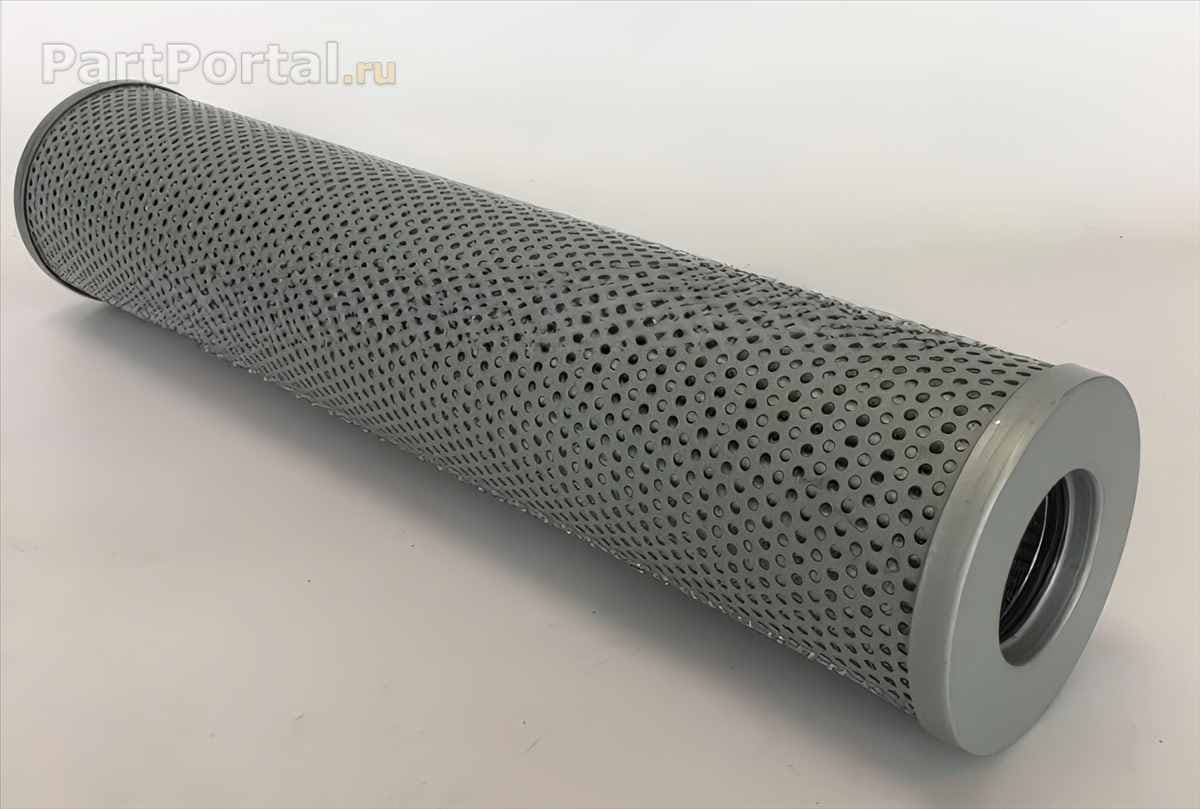

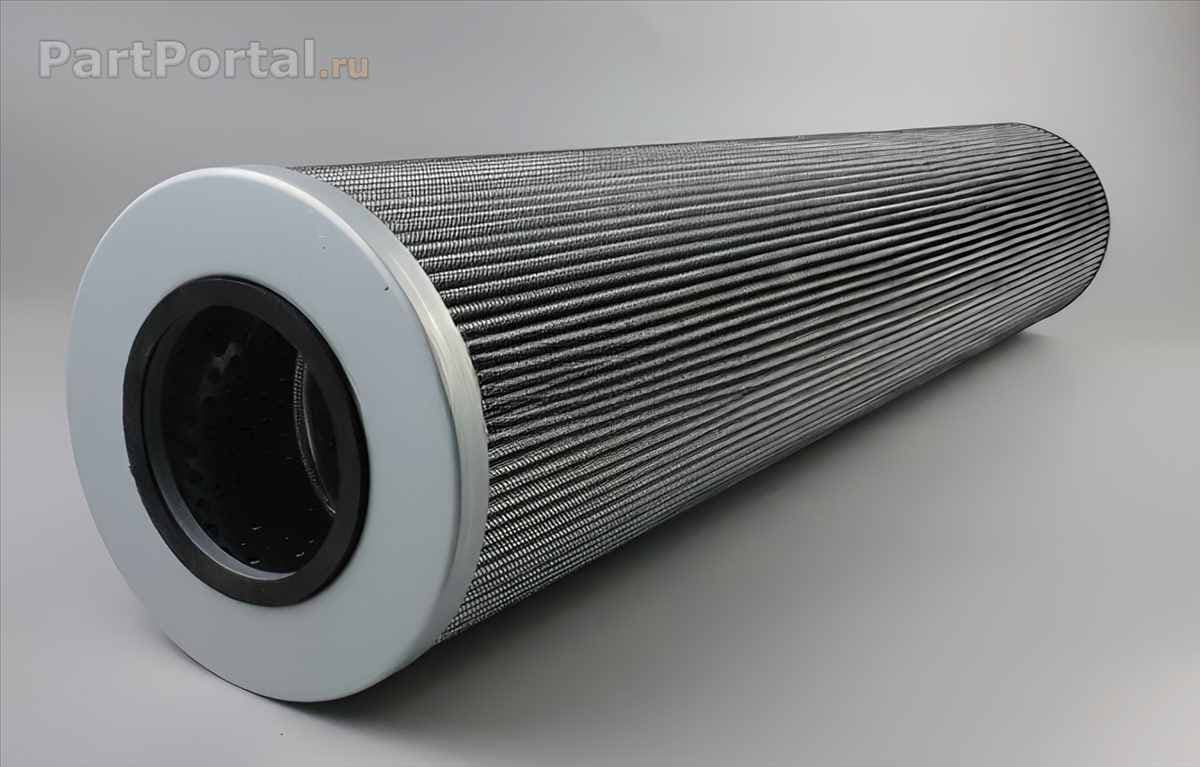

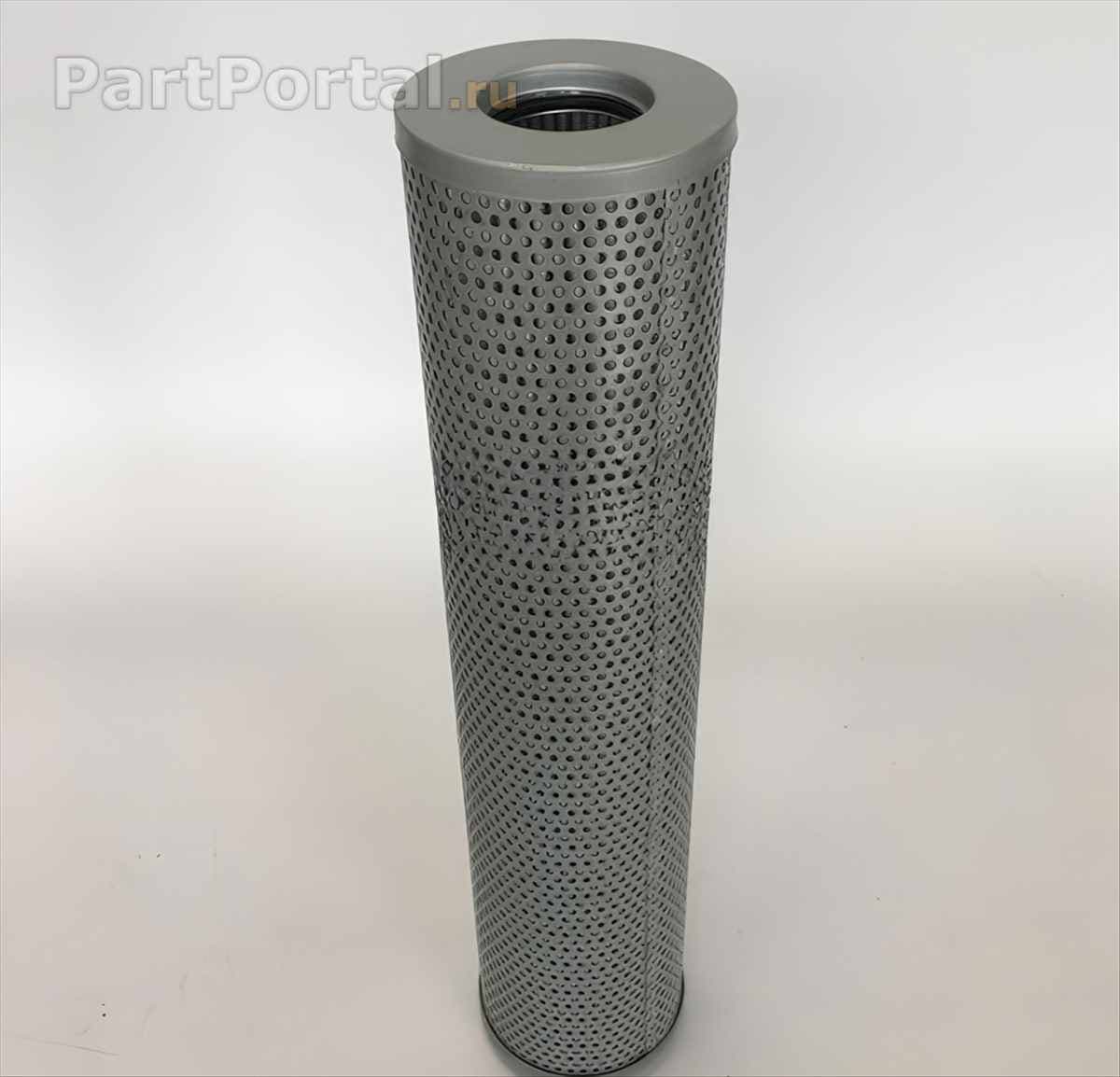

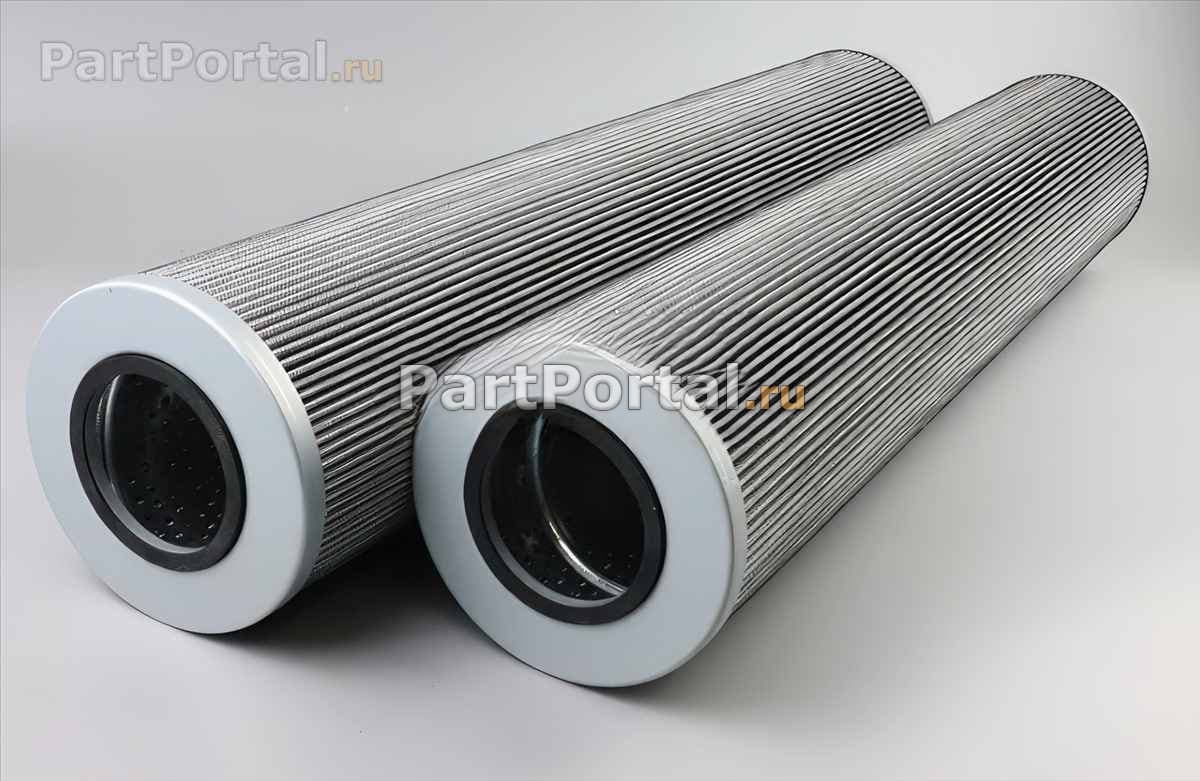

2. Фильтрующий элемент
   • Тип: складчатый (гофрированный)
   • Материал: нержавеющая сталь AISI 316L
   • Площадь фильтрации: 0,85 м²
   • Количество гофр: 185
   • Высота гофры: 25 мм
3. Система байпаса
   • Давление срабатывания: 0,5 МПа
   • Тип клапана: тарельчатый
   • Материал пружины: сталь 65Г
4. Индикатор загрязненности
   • Тип: электрический РЭВ-817
   • Напряжение питания: 24В
   • Степень защиты: IP67
5. Уплотнительные элементы
   • Материал: FKM
   • Твердость по Шору: 75-80
   • Количество: 8 шт

3.2 Принцип работы

Рабочая жидкость поступает через входной патрубок в корпус фильтра, проходит через фильтрующий элемент снаружи внутрь, очищается от механических примесей и выходит через выходной патрубок. При достижении предельного перепада давления на фильтроэлементе срабатывает индикатор загрязнения, сигнализирующий о необходимости замены фильтроэлемента.

Эксплуатационные характеристики 109/7287

4.1 Ресурс работы

• Назначенный ресурс: 10000 часов
• Срок службы до капитального ремонта: 50000 часов
• Гарантийная наработка: 3000 часов
• Периодичность технического обслуживания: 2000 часов

4.2 Надежность

• Вероятность безотказной работы: 0,995
• Средняя наработка на отказ: 15000 часов
• Коэффициент готовности: 0,999
• Среднее время восстановления: 1,5 часа

5. Аналоги и сравнительный анализ

Прямые аналоги 109/7287

1. PALL HC9600 Series
   • Преимущества относительно 109/7287:
     • Меньшая масса (10,8 кг)
     • Более высокий расход (180 л/мин)
   • Недостатки:
     • Выше стоимость на 35%
     • Меньшая грязеемкость (250 г)
2. HYDAC DFBH/HC Series
   • Преимущества относительно 109/7287:
     • Более высокое рабочее давление (42 МПа)
     • Универсальные присоединительные размеры
   • Недостатки:
     • Больше габаритные размеры
     • Меньший ресурс работы (8000 часов)
3. MP Filtri FMP Series
   • Преимущества относительно 109/7287:
     • Ниже стоимость на 15%
     • Меньшие габариты
   • Недостатки:
     • Меньшая прочность корпуса
     • Более низкое рабочее давление (28 МПа)

5.2 Сравнительная таблица технических характеристик

Параметр
109/7287
PALL HC9600
HYDAC DFBH/HC
MP Filtri FMP
Номинальное давление, МПа
31
31
42
28
Расход, л/мин
160
180
150
155
Тонкость фильтрации, мкм
10
10
10
10
Масса, кг
12,5
10,8
13,2
11,5
Грязеемкость, г
300
250
280
260
Ресурс работы, ч
10000
9000
8000
8500

5.3 Сравнительный анализ эффективности

1. Эффективность фильтрации

• 109/7287: 99,95%
• PALL HC9600: 99,95%
• HYDAC DFBH/HC: 99,93%
• MP Filtri FMP: 99,90%

1. Перепад давления при номинальном расходе

• 109/7287: 0,05 МПа
• PALL HC9600: 0,06 МПа
• HYDAC DFBH/HC: 0,07 МПа
• MP Filtri FMP: 0,08 МПа

1. Энергетическая эффективность

• 109/7287: 92%
• PALL HC9600: 91%
• HYDAC DFBH/HC: 89%
• MP Filtri FMP: 88%

6. Особенности конструкции и преимущества

6.1 Инновационные решения

1. Оптимизированная геометрия гофр фильтроэлемента
   • Увеличенная площадь фильтрации
   • Сниженное гидравлическое сопротивление
   • Повышенная грязеемкость
2. Усовершенствованная система байпаса
   • Точность срабатывания ±2%
   • Отсутствие гидроударов при переключении
   • Плавная характеристика открытия
3. Модернизированная система индикации
   • Двухступенчатая система оповещения
   • Возможность удаленного мониторинга
   • Самодиагностика

6.2 Конструктивные преимущества

1. Корпус
   • Повышенная прочность благодаря оптимизированной геометрии
   • Улучшенное распределение напряжений
   • Увеличенная устойчивость к циклическим нагрузкам
2. Фильтроэлемент
   • Многослойная структура фильтрующего материала
   • Градиентная схема фильтрации
   • Повышенная механическая прочность
3. Уплотнительная система
• Самокомпенсация температурных расширений
• Увеличенный срок службы уплотнений
• Минимальные утечки

7. Итоговое заключение

Гидравлический фильтр 109/7287 представляет собой современное высокотехнологичное изделие, обладающее рядом существенных преимуществ перед аналогами:

1. Технические преимущества:
   • Оптимальное сочетание массогабаритных характеристик и эксплуатационных параметров
   • Высокая эффективность фильтрации при минимальном перепаде давления
   • Увеличенная грязеемкость и ресурс работы
   • Надежная система байпаса и индикации
2. Эксплуатационные преимущества:
   • Увеличенный межсервисный интервал
   • Простота обслуживания и замены фильтроэлемента
   • Высокая надежность и долговечность
   • Эффективная система мониторинга состояния
3. Экономические преимущества:
   • Оптимальное соотношение цена/качество
   • Низкие эксплуатационные затраты
   • Длительный срок службы
   • Минимальные потери давления, влияющие на энергоэффективность системы

На основании проведённого анализа можно сделать вывод, что фильтр 109/7287 является оптимальным выбором для применения в гидравлических системах с высокими требованиями к надёжности и эффективности фильтрации. Его характеристики превосходят или находятся на уровне лучших мировых аналогов, при этом обеспечивая более выгодные экономические показатели эксплуатации.

Фильтр рекомендуется к применению в:

• Мобильной гидравлической технике
• Стационарных гидравлических системах
• Системах с повышенными требованиями к чистоте рабочей жидкости
• Ответственных узлах гидропривода

При правильной эксплуатации и своевременном обслуживании фильтр 109/7287 обеспечивает надежную защиту гидравлической системы от загрязнений и длительный срок службы всех компонентов гидропривода.
